29.09.2009, 18:35     Инструкция по подключению передней панели на мат.плату
  #1
Уважаемые гуру,может быть у кого есть инструкция по подключениюпередней панели на мат.плату.Случайно выдернул провода и теперь не могу разобраться куда что втыкать.Здесь найти ничего не смог,за ранее благодарен.
AdAgent
Объявления
29.09.2009, 18:35
magirus
Почетный модератор
21293 / 11263 / 332
Регистрация: 15.09.2009
Сообщений: 44,581
Записей в блоге: 34
29.09.2009, 18:44
  #2
модель платы в студию,
и желательно крупное фото места куда подключались разъёмы передней панели.
мерлин
Новичок
0 / 0 / 0
Регистрация: 29.09.2009
Сообщений: 5
29.09.2009, 19:41  [ТС]
  #3
мат. плата ASR@ck-P4145D,как вставить фото?
magirus
Почетный модератор
21293 / 11263 / 332
Регистрация: 15.09.2009
Сообщений: 44,581
Записей в блоге: 34
29.09.2009, 20:25
  #4
через расширеный режим -управление вложениями....
мерлин
Новичок
0 / 0 / 0
Регистрация: 29.09.2009
Сообщений: 5
29.09.2009, 21:10  [ТС]
  #5
спасибо,сразу все понял,скинь схему если есть.
magirus
Почетный модератор
21293 / 11263 / 332
Регистрация: 15.09.2009
Сообщений: 44,581
Записей в блоге: 34
29.09.2009, 21:29
  #6
Цитата Сообщение от мерлин Посмотреть сообщение
спасибо,сразу все понял
ну и где фото?
Цитата Сообщение от мерлин Посмотреть сообщение
скинь схему если есть.
нет у меня схемы....
а у тебя нет руководства?
там обычно есть схема подключения,
в инете мануала не нашел.
dosean
Форумчанин
5487 / 1586 / 61
Регистрация: 07.05.2009
Сообщений: 5,548
29.09.2009, 22:31
  #7
Цитата Сообщение от мерлин Посмотреть сообщение
мат. плата ASR@ck-P4145D

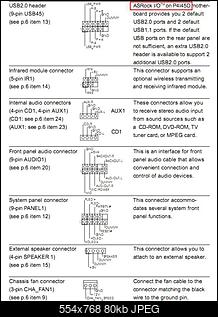

Держи
Миниатюры
Инструкция по подключению передней панели на мат.плату
мерлин
Новичок
0 / 0 / 0
Регистрация: 29.09.2009
Сообщений: 5
30.09.2009, 09:28  [ТС]
  #8
спасибо друзья,но это все не то
Воффка
счастливый папаша
260 / 126 / 4
Регистрация: 10.07.2008
Сообщений: 1,067
30.09.2009, 09:31
  #9
Цитата Сообщение от мерлин Посмотреть сообщение
но это все не то
что конкретно ты отключил с передней панели?там много чо бывает , и юсб и аудио и картридеры....
мерлин
Новичок
0 / 0 / 0
Регистрация: 29.09.2009
Сообщений: 5
30.09.2009, 09:42  [ТС]
  #10
dosean огромное спасибо,первая схема подошла,удачи тебе!

Добавлено через 4 минуты
извините,и всем остальным спасибо и удачи за участие,если честно,то я уже и не надеялся что что то найду,но как говорится мир не без добрых людей...
anatoplat
Новичок
0 / 0 / 0
Регистрация: 21.06.2013
Сообщений: 3
21.06.2013, 05:48
  #11
Добрый вечер! Мне тоже надо подключить переднюю панель к мат. плате P6V694T/A10T не могу найти инструкцию в интернете. Заранее благодарен
All
Форумчанин
747 / 150 / 4
Регистрация: 09.04.2009
Сообщений: 1,042
21.06.2013, 17:31
  #12
@anatoplat, Вы уж сознайтесь, кто материнскую плату сделал?
qvad
Модератор
16094 / 8445 / 174
Регистрация: 11.04.2010
Сообщений: 34,174
21.06.2013, 17:46
  #13
anatoplat, а глазки поднять на закрепленные темы, не?
Разъемы на материнской плате
anatoplat
Новичок
0 / 0 / 0
Регистрация: 21.06.2013
Сообщений: 3
24.06.2013, 05:02
  #14
Цитата Сообщение от All Посмотреть сообщение
@anatoplat, Вы уж сознайтесь, кто материнскую плату сделал?
Вроде-бы производитель QDI

Добавлено через 2 минуты
Цитата Сообщение от qvad Посмотреть сообщение
anatoplat, а глазки поднять на закрепленные темы, не?
Разъемы на материнской плате
Спасибо за подсказку, обязательно просмотрю тему

Добавлено через 2 часа 23 минуты
Цитата Сообщение от qvad Посмотреть сообщение
anatoplat, а глазки поднять на закрепленные темы, не?
Разъемы на материнской плате
Прочитал я тему, с включением, resetom и индикатором включения вроде понятно, а вот индикатор HDD не пойму куда втыкать. Штекер HDD есть двух контактный, а вот на плате нет. Перечислю какие есть надписи: POVER LED потом напротив KEYLK, потом SLEEP SW напротив GREEN LED, POVER SW напротив RESET, ACPI LED напротив SPEAKER, и в конце 2 последних параллельных контакта с боку надпись HD_LED. И ещё, на контактах SPEAKER боюсь ошибиться с плюсом-минусом. В теме которую вы подсказали,сказано в случаями с индикаторами ни чего страшного нет, если перепутаю, просто гореть не будет, а вот за динамик при подключении в SPEAKER ничего не сказано. Буду благодарен если подскажете что, где и почём.
qvad
Модератор
16094 / 8445 / 174
Регистрация: 11.04.2010
Сообщений: 34,174
24.06.2013, 11:52
  #15
Цитата Сообщение от anatoplat Посмотреть сообщение
2 последних параллельных контакта с боку надпись HD_LED
если подумать логически то очень похоже на HDD_LED
Цитата Сообщение от anatoplat Посмотреть сообщение
а вот за динамик при подключении в SPEAKER ничего не сказано
динамик можно подключить как вам угодно, он не сгорит и будет пипкать как вы его не подключите
anatoplat
Новичок
0 / 0 / 0
Регистрация: 21.06.2013
Сообщений: 3
25.06.2013, 02:38
  #16
Цитата Сообщение от qvad Посмотреть сообщение
если подумать логически то очень похоже на HDD_LED

динамик можно подключить как вам угодно, он не сгорит и будет пипкать как вы его не подключите
Спасибо большое за совет, на выходные попробую собрать о результате отпишусь. Ещё один маленький вопрос если можно не совсем по теме: у меня есть ещё одна мат. плата, я хотел найти инструкцию для подключения, но не смог найти марку модели мат. платы, с лупой осмотрел нигде нет. Может есть какой-то способ узнать модель платы.
qvad
Модератор
16094 / 8445 / 174
Регистрация: 11.04.2010
Сообщений: 34,174
25.06.2013, 10:53     Инструкция по подключению передней панели на мат.плату
  #17
включить ее и посмотреть глазками на монитор, что-нибудь да должно высветиться имеющее отношение к ее имени
