@Vezynchick

День добрый господа, прошу опровергнуть решение или что подсказать, подрядился в классе у своего ребенка в школе сделать ЛВС , планирую уложить напольный кабель канал (с перегородкой для 220 В) протянуть 2 парный кабель UTP из расчета одна пара на один ноут, смонтировать розетку RJ-45 2-х портовая, установить напольную 2-х портовую розетку для 220 В (IP65) розетки будут защищены УЗО. Установить коммутатор на 48 портов. Сеть будет одноранговая (в будущем мб появится сервер) самое главное- ниже этажом располагается кабинет информатики там есть интернет на одной машине (он типа сервер) дальше раздать интернет уч. информатики не смог )))) теперь мне надо завести в класс интернет только для учителя, как ограничить всяку гадость от остальных ноутов-это надо как раз сервер ???? и для разводки инета-это получается надо поставить еще роутер в кабинете информатики оставить инет там и поднять себе. Как все организовать по правильному.

Миниатюры



0

magirus

правильно будет каждую витуху к каждому компьютеру. а не одну на парту. это раз.
для раздачи инета на сервере поставить прокси с авторизацией. это два. и протянуть кабель к вашему комутатору.
можно конечно и роутер поставить и поднять провод только к учителю...
но тогда вам придется к учителю две сетевых карты ставить. чтобы одна в инет смотрела вторая в локалку.

0

@Vezynchick

а смысл для подключения надо 4 проводка (tx/rx) т.е. одна пара таким средством экономим место в кабель канале и сам кабель

0

magirus

поговорку знаете? про скупого?

4

@Vezynchick

magirus Спасибо за совет, Итак проложили на каждую точку по 4-х парной витухе (для гигабита), точек получилось 27 шт. теперь встал остро вопрос! коммутатор с 28 гигабитными портами стоит не кисло (~20000) если такой вариант- установить 2 коммутатора D-Link c 16 портами, получается два порта на соединение между двумя коммутаторами один для получение инета в итоге в остатке 29 портов. Цена за два составит 9000 что приемлемо. Вопрос заработает у меня задуманное ?

0

HotBeer

Vezynchick, можно и использовать два коммутатора, в идеале чем меньше точек агрегации тем лучше, но если финансы не позволяют. Тем более в классе не такая большая нагрузка на сеть, тем более гигабитную.

1

@odip

Ха-ха!
Dlink switch L3 с 52 гигабитными портами стоит 130 тыс руб
А тут такие мелочи

Добавлено через 20 минут
Вопрос - а нужен ли вам гигабит ?
Если нужен именно гигабит - то лучше брать один switch
Два switch дадут падение скорости между ними - так как между switch-ами канал 1 гигабит
а внутренняя шина коммутатора на 48 портов составляет скажем 20 гигабит

Если нужно только ходить в интернет - хватит и 100 mbit/sec
Соответственно можно купить коммутатор по-проще

Добавлено через 3 минуты
По данным сайта price.ru в Уфе можно купить
switch DGS-1024D/E1A максимум за 4756 руб
switch DGS-1016D/E1A за 3405 руб

Добавлено через 4 минуты
Зачем вам модель именно DGS-1100-16 ?
Это настраиваемый коммутатор - там есть VLAN, есть приоритеты, есть управление полосой пропускания.
Кто-то в школе будет настраивать этот switch ?

Добавлено через 2 минуты
switch DGS-1210-48 минимально 17026 руб

1

@Vezynchick

Вот нашел в Доставка.ру коммутатор TRENDnet, что-то мало отзывов в инете о нем, в НИКСе дороже продают. Стоит его взять??? заявлено что порты гигабитные

0

@odip

Не знаю - с TRENDnet дела не имел
Да и разница - 15 тыс против 17 тыс

И я думаю при таких финансах вам не особенно нужен гигабит на всех портах

0

@Vezynchick

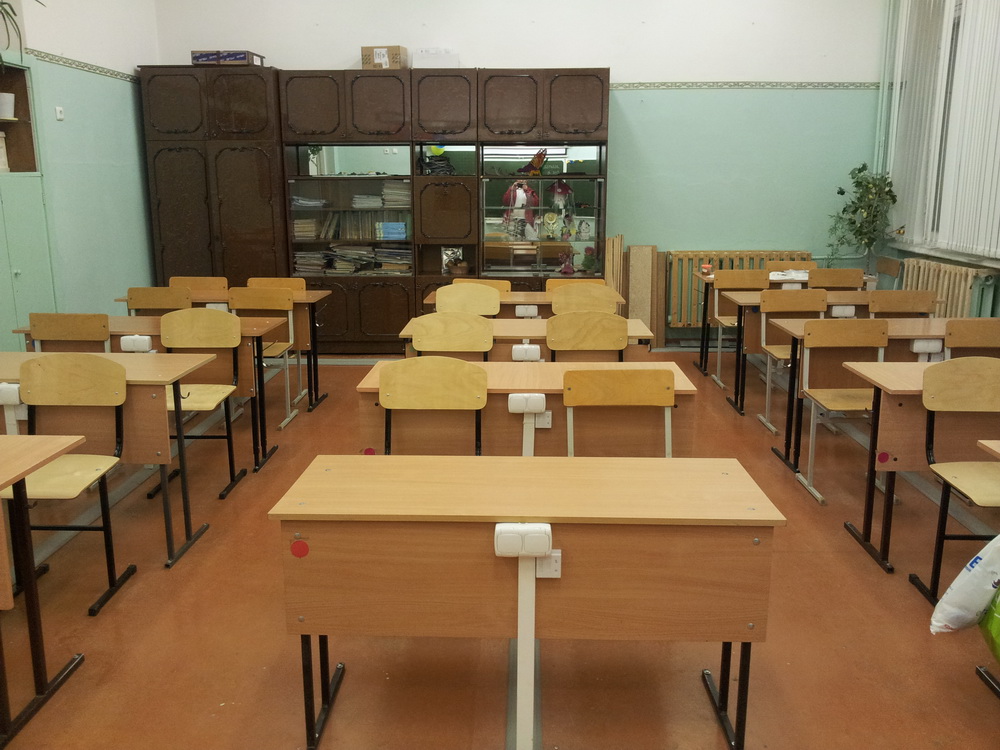

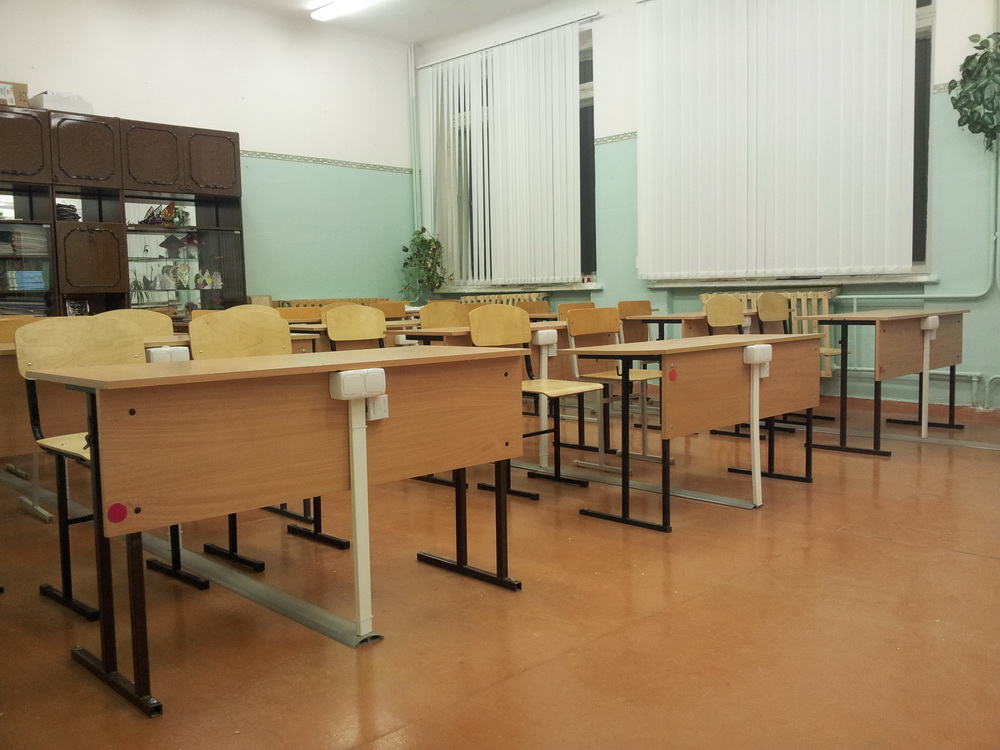

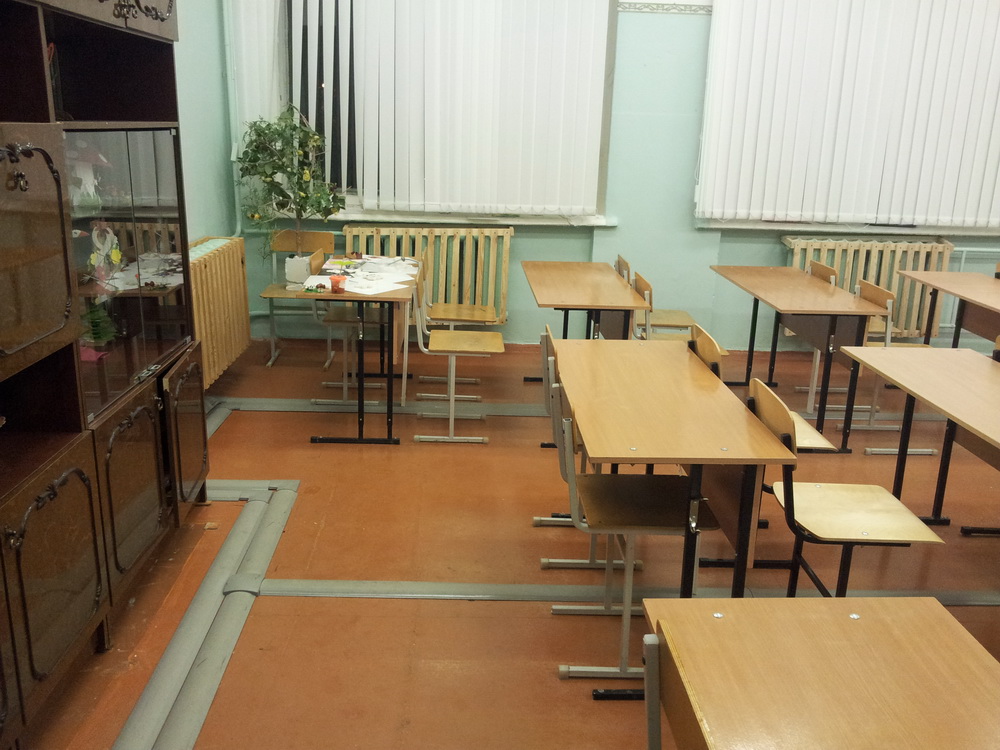

Итак коллеги дело завершилось. Итог на материалы ушло 18747+коммутатор 15329 общее=34076. На всех машинах поставил прогу RadminServ (на учительский ноут Radmin Viewer) чтобы контролировать занимающихся :-) Установил разные программы (вместе с преподавателем) Чуть позже попробую провести инет.
P.S. Дети в восторге

Добавлено через 4 минуты
еще фотки

0

@odip

Что-то я не вижу UPS ?

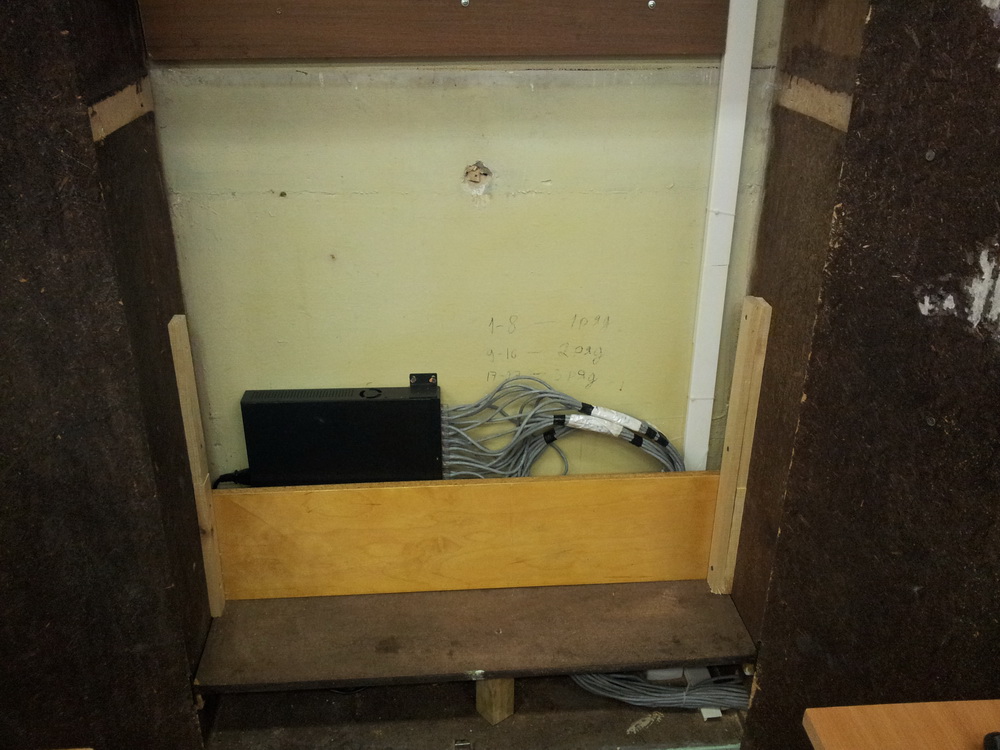

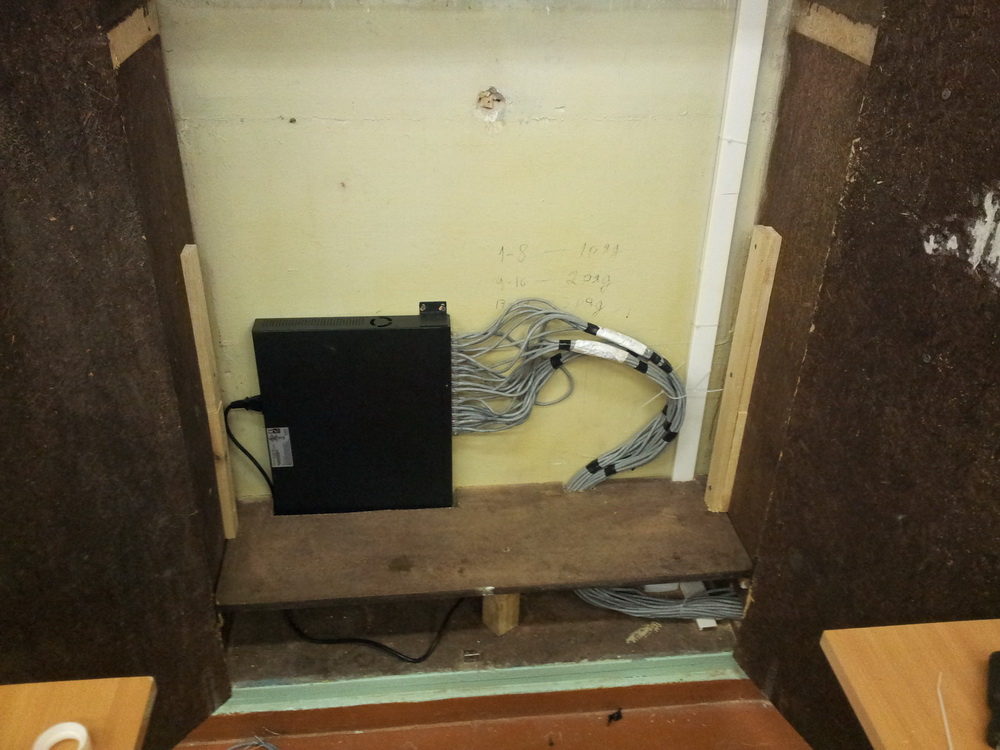

И замуровывать switch - это очень плохая идея

0

@Vezynchick

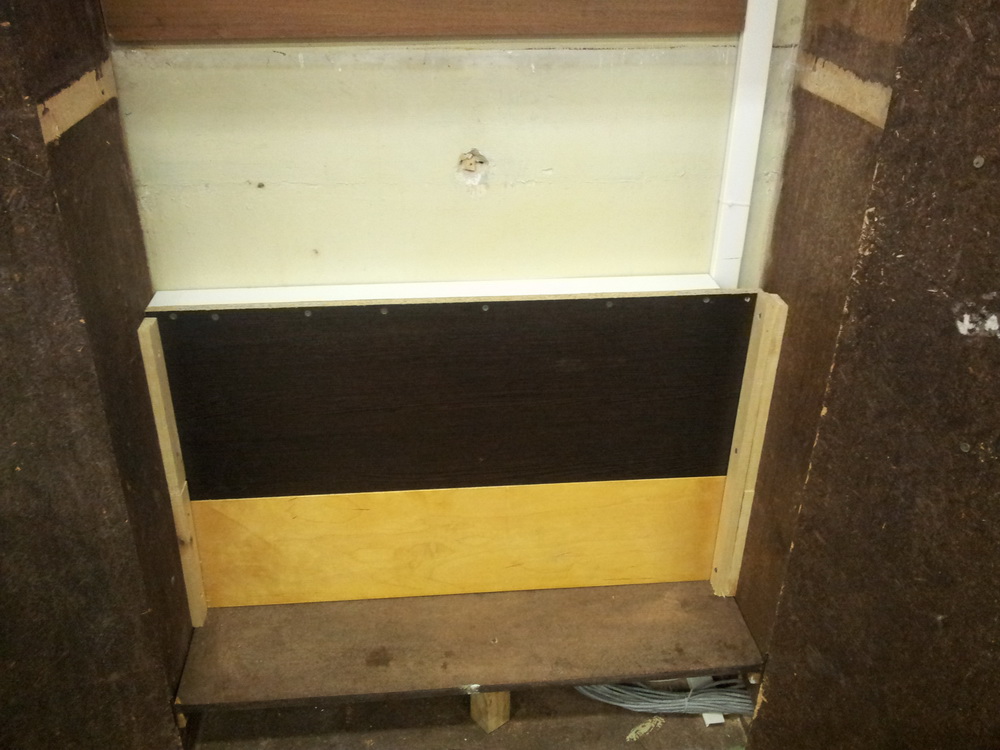

ИБП позже наверное появится, если не замуровать свич то он подвергнется атаке причем физической ))) там легкосъемная защита, вентиляция предусмотрена и шумный (свич) он больно, а так в шкафу его не слышно.

0

@odip

Ну правильно - switch со всеми гигабитные портами наверное хорошо греется, поэтому есть вентиляторы

А ничего что он там перегреется ?

0

@taras atavin

При чём здесь вообще экономия? Если в гнезде 8 контактов, то все 8 проводов для подключения и нужны. Для чего - это другой вопрос, не обязательно по всем гонять именно биты. Может там сигнал идёт не по паре скрученных вместе проводов, а между парами, а вторые провода пар экранируют? Или ещё как? Для чего то они предназначены.

Добавлено через 1 минуту
Если предусмотрена вентиляция, то не просто так и воздух должен перемешиваться с комнатным.

0

@AlanPo

впечатляет ! )
правда не совсем понял зачем гигабит...

0

@Vezynchick

AlanPo, ну ноуты с картами 1000 mb/s, витая пара 4-х парная (недорого досталась ))), вот и решил зачем потенциал прятать, гулять так гулять ! и скорость впечатляет, надо потестить будет.

Добавлено через 6 минут

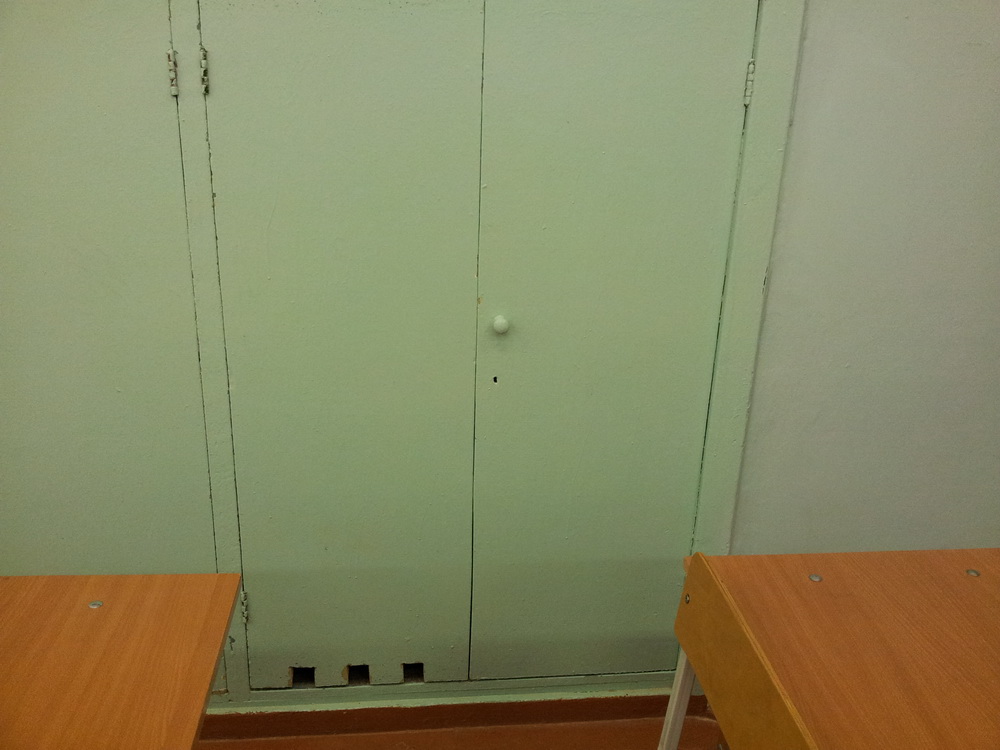

odip, если посмотрите фото (дверь) то увидим что внизу лобзиком проделаны три отверстия для выхода теплого воздуха, а наверху справа где проходит кабель канал есть отверстия для входа воздуха, запаса объема "вроде" должно хватить нет так еще отверстие проделаем !

0

@AlanPo

я просто не представляю где реально может гигабит понадобиться ) тем более в школе детишкам...
кабель то верно, что проложили 8-ми жильный, запас будет... может через несколько лет и действительно гигабит будет необходим.
кстати, не думали вайфаем все это реализовать? столько гемора бы избежать удалось
