Ремонт ПММ Ariston LSF7237 36685490900 sn 010208732, Выгорание радиоэлементов в блоке управления

@Ymluyl · Регистрация: 13.11.2016

Студворк — интернет-сервис помощи студентам

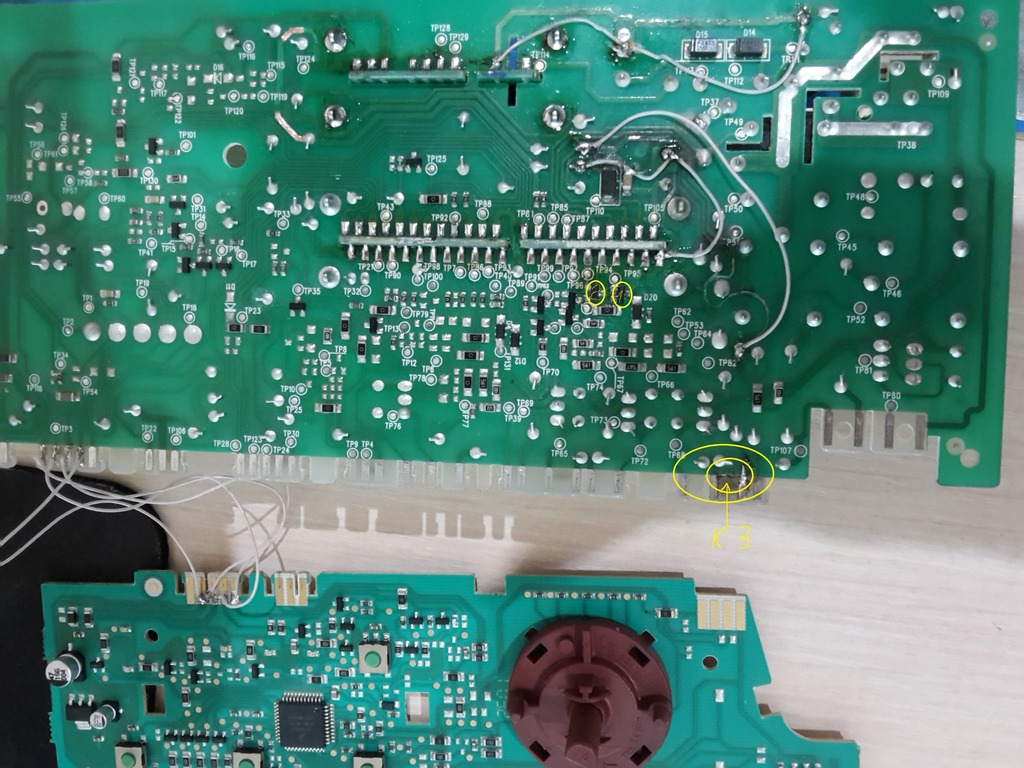

Доброго времени суток уважаемые специалисты.Требуется хотя бы маленькая подсказка в мире радиоэлектроники.Попала вода из за ФЕРИ в разъем цепи блокировки двери и клапана открытия крышки кюветы моющих средств на блоке управления.Полыхнуло не мало дорожек... моим взглядом шанс оживить значительно мал не окажись у меня под рукой блока в разборе от стиралки что мало помогло.Восстановил дорожки цепь до блока питания целая, подоткнул субмодуль блока питания,субмодуль с процем по фото видно,но к сожалению реакции на дисплее никакой ни 1 индикатор не горит.на дисплей приходит 12 вольт.Поменял 2 транзистора на основном блоке поставил аналоги,на что они идут особо не знаю но звонятся по цепи с питающими контактами на дисплей, N1 из них сгорел(указал на фото).Так вот вопрос куда еще ковырнуть и что проверить что бы заставить ее жить какие замеры и где сделать и может ли из за не верного транзистора не включатся дисплей?.

@Даноз · 30.01.2017, 20:01

Думается мне, что этот дисплейный модуль должен работать автономно. Т.е. если только питание подать на него, то он уже должен показать признаки жизни. В частности, через какое-то время - выбить ошибку отсутствия связи с силовым модулем. Если этого нет, то он тоже нуждается в реанимации.

@Ymluyl · 31.01.2017, 05:18

Сообщение от Томас

Думается мне, что этот дисплейный модуль должен работать автономно. Т.е. если только питание подать на него, то он уже должен показать признаки жизни. В частности, через какое-то время - выбить ошибку отсутствия связи с силовым модулем. Если этого нет, то он тоже нуждается в реанимации.

может я плохо помню но сколько случаев с блоками замыканий не было дисплеи всегда живы были.Что тогда на дисплее проверить?Резики по цепи я прозвонил,визуально без выгорания,что там еще может быть при коротком если не они?

@zx-crislpun · 31.01.2017, 07:42

Дело не в плохой памяти, только недавно поменял людям пару силовой/индикация из-за катушки соленоида открытия кормушки. Оба проца в кз, других причин не нашёл.

@_v_o_t_i_p_o_ · 31.01.2017, 10:12

Вы сколько раз встречали на стиралках дохлый силовой и за ним индикацию? А у пмм и сма на аркадиях принцип подключения одинаковый, я индикацию от пмм подключал к стиралке, и некорректно, но работала.

Ps как выше было сказано просто подай 12в на индикацию и оставь минут на 5 должна выскочить A12.

@ctovoi · 31.01.2017, 10:33

Сообщение от _v_a_l_e_r_a_

Вы сколько раз встречали на стиралках дохлый силовой и за ним индикацию?

не редкое явление после внешних воздействий, будь то вода или 380.

@Ymluyl · 04.02.2017, 20:01

Сообщение от _v_a_l_e_r_a_

Вы сколько раз встречали на стиралках дохлый силовой и за ним индикацию? А у пмм и сма на аркадиях принцип подключения одинаковый, я индикацию от пмм подключал к стиралке, и некорректно, но работала.

Ps как выше было сказано просто подай 12в на индикацию и оставь минут на 5 должна выскочить A12.

2-3 случая за 10 лет при объеме 4-6 заявок в день по стиркам что бы оба модуля были мертвы.Я тоже это понял просто хотел понять более детально что может быть не исправно в цепи модуль дисплей в данной проблеме.Питание на дисплей проверял еще до того как задал вопрос,10 минут ждал реакции на ф12 0.В целом понятно что менять оба блока...(Судя по моим данным и практике по данному случаю.

@folyh · 29.03.2017, 11:33

мастера
для этой машины
FW требуется мне модуль отображения
спасибо
