Ремонт ПММ Bosch smv65m30ru, Детали модуля индикации

@Зоня · Регистрация: 10.08.2015

Студворк — интернет-сервис помощи студентам

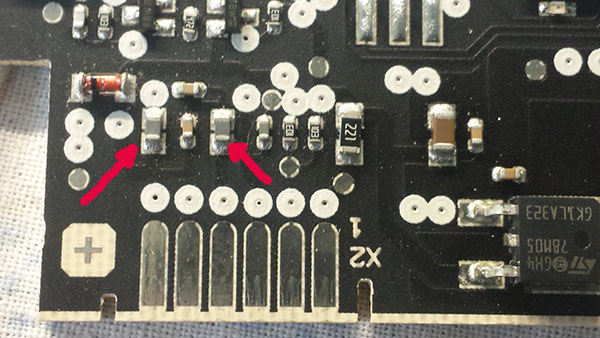

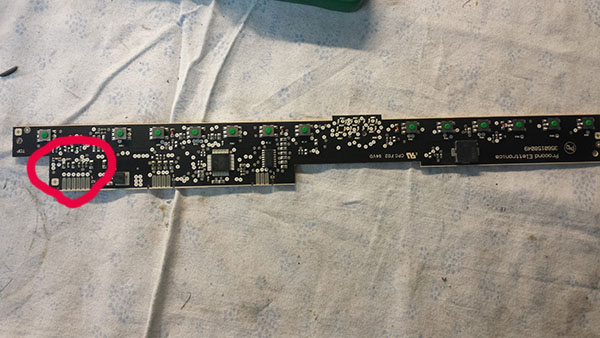

Эти два элемента звонятся почти как перемычки. Кондёры? варисторы? перемычки?

@otyim · 31.05.2017, 08:09

Сообщение от Саня

Эти два элемента звонятся почти как перемычки...

так надо!

@Зоня · 31.05.2017, 08:20

Сообщение от alien

так надо!

А мне надо знать что за элементы.

@_v_o_t_i_p_o_ · 31.05.2017, 08:36

Сообщение от Саня

А мне надо знать что за элементы.

обозначаются буквой L

@Зоня · 31.05.2017, 08:41

Сообщение от _v_a_l_e_r_a_

обозначаются буквой L

Принято, спасибо. А от С они цветом отличаются визуально? Или только в схеме различия можно увидеть?

@_v_o_t_i_p_o_ · 31.05.2017, 08:45

а ты сравни с тем что между ними стоит

@Зоня · 31.05.2017, 15:27

Всем спасибо, мойка ожила, ждёт оба модуля.

@Зоня · 14.07.2017, 16:38

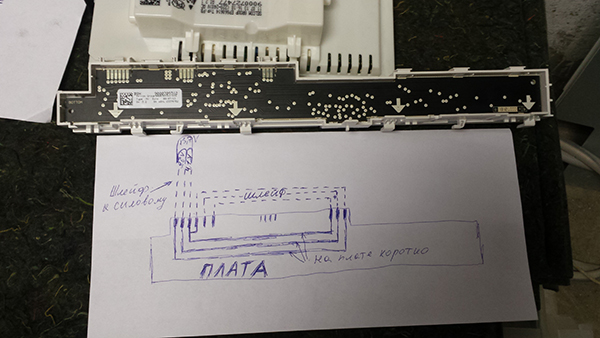

Модули пришли, подключил, тишина... Разъединил их, мойка поработала (тест драйв видимо прошла), и тишина. При замерах питания на верхнем замкнули два контакта, силовой умер... Пришёл новый силовой, замеры:Как будто на индикации провода перепутаны. Машинку привезли с проблемой течь. Как смог, так и нарисовал, или бракованную индикацию прислали, или провода клиенты перепутали, или...

@Gupoko · 14.07.2017, 16:45

Сообщение от Саня

Модули пришли, подключил, тишина... Разъединил их, мойка поработала (тест драйв видимо прошла), и тишина. При замерах питания на верхнем замкнули два контакта, силовой умер... Пришёл новый силовой, замеры:Как будто на индикации провода перепутаны. Машинку привезли с проблемой течь. Как смог, так и нарисовал, или бракованную индикацию прислали, или провода клиенты перепутали, или...

Больше вопросов чем ответов... модули новые пришли?
Провод прозвонил? Провода перепутать там сложно

@Даноз · 14.07.2017, 19:25

Флуд удалён.

@Зоня · 14.07.2017, 20:25

Сообщение от Kuraga

Больше вопросов чем ответов... модули новые пришли?
Провод прозвонил? Провода перепутать там сложно

Машина пришла с проблемой:вода из под нее. Включил в сеть, она не подает признаков жизни. Отключил индикацию, что-то зашевелилось. Отпаял те две детальки (думал кондеры, но звонились), о коих выше писал, силовой защелкал. Впаял обратно, после нескольких попыток включения силовой бахнул чередой резиков. Заказали оба модуля. Подключил-тишина. Отключили индикацию- пошла тестироваться. Замеряли питание к индикации- коротнули, силовой защелкал. Заказали еще один силовой, с него показания на картинке. Но вот шлейф, который от 6-контактного разъема идет к трехконтактному звонится, как-будто перепутаны провода на нем или индикация бракованная пришла. Если у кого подобное имеется, прошу прозвонить и ответить.

@Gupoko · 14.07.2017, 23:20

Сообщение от Саня

Машина пришла с проблемой:вода из под нее. Включил в сеть, она не подает признаков жизни. Отключил индикацию, что-то зашевелилось. Отпаял те две детальки (думал кондеры, но звонились), о коих выше писал, силовой защелкал. Впаял обратно, после нескольких попыток включения силовой бахнул чередой резиков. Заказали оба модуля. Подключил-тишина. Отключили индикацию- пошла тестироваться. Замеряли питание к индикации- коротнули, силовой защелкал. Заказали еще один силовой, с него показания на картинке. Но вот шлейф, который от 6-контактного разъема идет к трехконтактному звонится, как-будто перепутаны провода на нем или индикация бракованная пришла. Если у кого подобное имеется, прошу прозвонить и ответить.

Дружище не обижайся но это полный капец, отдай модуля другому не мучайся и не трать деньги... там можно разве что перепутать провод трехпиновой шины с проводом на диспенсер... на проводе трехпиновой шины с модуля 9 вольт и посередке импульсы... в шестиконтактник проходит через переходной разьем... к индикации приходит только один провод на шесть пинов остальные разьемы должны быть пустые... тоже самое с силового только один красный трехпин на боковом разьеме

@Зоня · 15.07.2017, 04:01

Сообщение от Kuraga

Дружище не обижайся но это полный капец, отдай модуля другому не мучайся и не трать деньги... там можно разве что перепутать провод трехпиновой шины с проводом на диспенсер... на проводе трехпиновой шины с модуля 9 вольт и посередке импульсы... в шестиконтактник проходит через переходной разьем... к индикации приходит только один провод на шесть пинов остальные разьемы должны быть пустые... тоже самое с силового только один красный трехпин на боковом разьеме

На моем корявом рисунке посмотри, там от шестипиновой фишки не крайние три провода идут опять же на модуль индикации на трехпиновый разъем. А со среднего, четырехпинового два провода идут на нижний светодиод (не нарисовано, но и не в этом суть). По Вольтам: На крайних трехпинового от силового 13,7, а если мерить крайние со средним, то получается 9,6 плюс 4,1. На силовом два разъема с одинаковыми ключами, подключаю к крайнему, фотографировал перед разборкой, но уже ни в чем не уверен, есть фотки и других машин с подключением ко второму разъему... Снимал каждую фишку по-отдельности (сейчас бы не стал).

Kuraga, а то в Питер не приеду машинки ломать

@PoM · 15.07.2017, 07:18

По полной модели ПМ запроси схему соединений в соответствующем разделе.

@Зоня · 15.07.2017, 08:18

Сообщение от RAN

По полной модели ПМ запроси схему соединений в соответствующем разделе.

Спасибо, попробую завтра.

@vopyclap · 15.07.2017, 09:29

Было такое. Индикация, скорее всего живая. На силовом модуле, вылетел транзистор. В индикацию включили фишку, которая должна включаться в диспенсер. Если так оставиш, и новый силовой сгорит.

@Gupoko · 15.07.2017, 09:45

Сообщение от Саня

На моем корявом рисунке посмотри, там от шестипиновой фишки не крайние три провода идут опять же на модуль индикации на трехпиновый разъем. А со среднего, четырехпинового два провода идут на нижний светодиод (не нарисовано, но и не в этом суть). По Вольтам: На крайних трехпинового от силового 13,7, а если мерить крайние со средним, то получается 9,6 плюс 4,1. На силовом два разъема с одинаковыми ключами, подключаю к крайнему, фотографировал перед разборкой, но уже ни в чем не уверен, есть фотки и других машин с подключением ко второму разъему... Снимал каждую фишку по-отдельности (сейчас бы не стал).

Kuraga, а то в Питер не приеду машинки ломать

Ты ж ешкин кот! Убийца! Провод от диспегсера воткнул на шину. Только шестипиновый приходит на индикацию, и два белых. Кстати модераторы увидят тему будут ругать две цифры после слеша не прописал

@Зоня · 15.07.2017, 10:22

Сообщение от Kuraga

Ты ж ешкин кот! Убийца! Провод от диспегсера воткнул на шину. Только шестипиновый приходит на индикацию, и два белых. Кстати модераторы увидят тему будут ругать две цифры после слеша не прописал

Да не я убийца! Фото при разборе машины! Меня подставили значит, клиент видимо руки туда засунул, я при разборке понял, что дверь разбирали, но не придал значения. Привезли с проблемой течь, а включить я ее не смог, ну и понеслась свистопляска. Завтра посмотрю.

@Gupoko · 15.07.2017, 14:54

Сообщение от Саня

Да не я убийца! Фото при разборе машины! Меня подставили значит, клиент видимо руки туда засунул, я при разборке понял, что дверь разбирали, но не придал значения. Привезли с проблемой течь, а включить я ее не смог, ну и понеслась свистопляска. Завтра посмотрю.

Ты бы повесил два символа после слеша в заглавие темы.. а то скоро модераторы выйдут с выходных и будет нехорошо...

@CGAPRYAM · 15.07.2017, 15:10

Сообщение от RAN

По полной модели ПМ запроси схему соединений в соответствующем разделе.

с этого надо было и начинать тему- Результаты:smv65m30ru= 1 - 27 -> 27
