Ремонт Пмм beko dsfs 4530 7602333945 14-501018-05, Работает без нагрева

@_v_o_t_i_p_o_ · Регистрация: 21.03.2015

Студворк — интернет-сервис помощи студентам

В тесте высвечивается p3 как я понимаю это проблема с термодатчиком .
На моем термодатчике 100 кОм.
1887740400 код термодатчика. Номинала сего изделия на просторах интернета не нашёл.
Проверил цепь до процессора резисторы целые

@pikycc · 04.03.2017, 11:18

Сообщение от _v_a_l_e_r_a_

1887740400 код термодатчика. Номинала сего изделия на просторах интернета не нашёл.

Надо просто знать, что ВЕКО использует тот же датчик (по параметрам) как и Whirlpool.

Ну а по датчику Whirlpool 481228268051 на просторах интернета информации - море.

@cowwwo · 04.03.2017, 11:30

Сообщение от regiss

Надо просто знать, что ВЕКО использует тот же датчик (по параметрам) как и Whirlpool.

Ну а по датчику Whirlpool 481228268051 на просторах интернета информации - море.

...и еще в brandt/fagor....

...кажись 58ком при 20....

@poym · 06.03.2017, 07:27

Ниже тема есть, там датчик при комнатной показывает около 50 ком

@_v_o_t_i_p_o_ · 06.03.2017, 08:38

Да, я уже видел.

У меня какое-то странное поведение аппарата, на 30 минутном цикле набирает, начинает мыть, открывает таблетку, через минуту нагрев, и через еще минуту, слив.
Прошивку слил, выкладываю сюда, может есть у кого попробовать залить другую.

@pikycc · 06.03.2017, 09:50

Сообщение от _v_a_l_e_r_a_

У меня какое-то странное поведение аппарата, на 30 минутном цикле набирает, начинает мыть, открывает таблетку, через минуту нагрев, и через еще минуту, слив.

Эх молодо зелено...
Это же естесственное поведение данных машин при проблемах в цепи NTC.

Прозвони ОТ модуля разъём с контактами NTC.
У этих машин, почти у каждой четвёртой, ПОД ДВЕРЦЕЙ ломаются провода.
Первыми ломаются самые тонкие, а это как раз NTC, индикация соли и т.д.

@Dim55 · 06.03.2017, 10:22

Первыми ломаются самые тонкие

Почему-то мне, в основном силовые попадаются.

@_v_o_t_i_p_o_ · 06.03.2017, 11:26

Сообщение от regiss

Эх молодо зелено...
Это же естесственное поведение данных машин при проблемах в цепи NTC.

Прозвони ОТ модуля разъём с контактами NTC.
У этих машин, почти у каждой четвёртой, ПОД ДВЕРЦЕЙ ломаются провода.
Первыми ломаются самые тонкие, а это как раз NTC, индикация соли и т.д.

Не совсем зелено.
Мне лично попадались с переломленым проводом на поплавок, и ещё на счётчик воды.
NTC мерял и отдельно и на колодке платы, обрыва проводов не находил.

@_v_o_t_i_p_o_ · 13.03.2017, 18:39

Заменил термодатчик, симптомы не изменились.
Циклы проходит минут за 10.
В тесте, сразу при входе загорается P3, нажимаю старт p3 гаснет идёт набор воды, на половине набора становится на паузу, и опять светит p3.
На процессоре по термодатчику 4.4в с набраной водой.

Нужна помощь в определении номиналов резисторов по термодатчику

@_v_o_t_i_p_o_ · 21.03.2017, 08:26

У меня остались предположения, либо прошивка глючит, либо резисторы делителя на термодатчике не родные стоят.
Т.к. термодатчик заменил, даже проц уже перекинул на всякий случай.

@pikycc · 21.03.2017, 10:06

Сообщение от _v_a_l_e_r_a_

У меня остались предположения, либо резисторы делителя на термодатчике не родные стоят.

Я не скажу за данный конкретный модуль, но вот типовая цепь контроля NTC в модулях ПММ ВЕКО с процами Atmega8 :

@_v_o_t_i_p_o_ · 21.03.2017, 20:08

Да, изначально, там как раз так и стояло 1602 и 103.
Но ошибку все равно выбивало.

@Otix314 · 21.03.2017, 20:33

Сообщение от Den55

Почему-то мне, в основном силовые попадаются.

+1

Сообщение от _v_a_l_e_r_a_

Да, изначально, там как раз так и стояло 1602 и 103.
Но ошибку все равно выбивало.

А какое напряжение на датчике и соответствующей ноге процессора?

@_v_o_t_i_p_o_ · 21.03.2017, 21:49

В 9 сообщении
4.4в

@Otix314 · 22.03.2017, 06:48

Вроде бы много.

@_v_o_t_i_p_o_ · 22.03.2017, 07:01

Вода 5 град.
С двумя термодатчиками одинаковые показания.

@pikycc · 22.03.2017, 08:54

[QUOTE="_v_a_l_e_r_a_)Вода 5 град.[/QUOTE]
[QUOTE="_v_a_l_e_r_a_)На моем термодатчике 100 кОм.[/QUOTE]

Уж слишком "жестокие" условия, проц ЭТО может воспринимать как обрыв NTC (сам лично сталкивался с этим в СМА HANSA серии PC).
Для чистоты эксперимента надо вместо датчика подключить резистор 50к.

@_v_o_t_i_p_o_ · 22.03.2017, 09:45

Сообщение от regiss

Уж слишком "жестокие" условия, проц ЭТО может воспринимать как обрыв NTC (сам лично сталкивался с этим в СМА HANSA серии PC).
Для чистоты эксперимента надо вместо датчика подключить резистор 50к.

добился устойчивого включения реле, подключением параллельно резисторов.
Макс напряжение на термодатчике, при котором, проц "видит" датчик 3.85в

Сижу проверяю, при таком раскладе на 35 градусной мойке закончила нагрев на 36-37

@Otix314 · 22.03.2017, 09:58

Сообщение от _v_a_l_e_r_a_

добился устойчивого включения реле, подключением параллельно резисторов.
Макс напряжение на термодатчике, при котором, проц "видит" датчик 3.85в

Сижу проверяю, при таком раскладе на 35 градусной мойке закончила нагрев на 36-37

Странно, что с родными номиналами не работал нагрев. Может где-то паразитные сопротивления?

@_v_o_t_i_p_o_ · 22.03.2017, 10:05

Сообщение от Alex314

Странно, что с родными номиналами не работал нагрев. Может где-то паразитные сопротивления?

Думаю, что да.

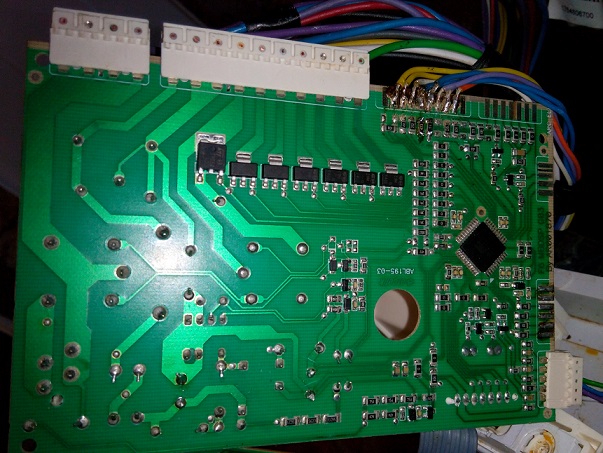

Если взглянуть на фото модуля, то там видно, что разъём намертво припаян. Он был весь зеленый.
Но до меня в этом аппарате копались другие мастера и перепахали модуль, вот и стал искать не туда.

Последнее полоскание закончила на 68 градусов, думаю что если сейчас не найду где же утечка, оставлю так.

Всем спасибо за помощь.
