Упрощение простой электрической цепи

@Kiril87 · Регистрация: 28.11.2013

Студворк — интернет-сервис помощи студентам

Как расчитать данную цепь, можно ли как-нибудь сперва её упростить?
http://firepic.org/images/2014... 710pwl.png
http://images.vfl.ru/ii/139636... 5412_s.png

OldFedor · 01.04.2014, 20:32

Рисунки надо загружать в тему.

Название: ТОЭ.jpg
Просмотров: 95

Размер: 14.3 Кб

Ну и Ваши мысли?

@Kiril87 · 01.04.2014, 20:37 **[ТС]**

Я думаю R1 и r объединить?

Добавлено через 1 минуту
Я расчитываю цепь методом наложения и эта стадия расчёта цепи привела меня в заблуждение

Добавлено через 3 минуты
немогли бы вы наглядно показать как упростить что бы в дальнейшем расчитать звездой

OldFedor · 01.04.2014, 20:38

Сообщение от Kiril87

Я думаю R1 и r объединить?

Каким же это образом?

Сообщение от Kiril87

и эта стадия расчёта цепи привела меня в заблуждение

Обычная схема в которой надо либо треугольник в звезду, либо наоборот.
И все решается на раз.

@Kiril87 · 01.04.2014, 20:39 **[ТС]**

Просто когда расчитываю схемой звезда незнаю куда впихнуть r

OldFedor · 01.04.2014, 20:40

Сообщение от Kiril87

Просто когда расчитываю схемой звезда незнаю куда впихнуть r

А Вы сначала нарисуйте преобразованную схему.

@Kiril87 · 01.04.2014, 20:49 **[ТС]**

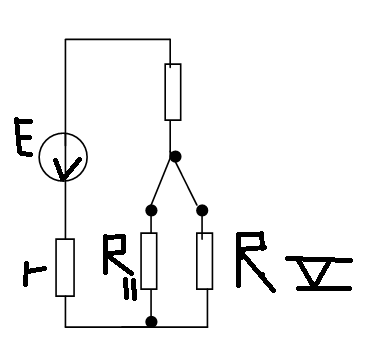

http://images.vfl.ru/ii/139637... 5755_m.png

OldFedor · 01.04.2014, 20:53

Рисунок сюда же.
В расширенном режиме давим на скрепку и загружаем файл.

@Kiril87 · 01.04.2014, 20:58 **[ТС]**

OldFedor · 01.04.2014, 21:01

Название: ТОЭ.jpg
Просмотров: 95

Размер: 20.5 Кб

@Kiril87 · 01.04.2014, 21:06 **[ТС]**

А в какой программе вы чертите цепь , чтобы в дальнейшем конкретнее трактовать свой вопрос?

Добавлено через 2 минуты
А в какой программе чертить цепь, чтобы более наглядно вам было

OldFedor · 01.04.2014, 21:06

Сообщение от Kiril87

А в какой программе вы чертите цепь

Я редактировал Ваш рисунок в Paint'e.
Для рисования схем использую DiagramDesigner.

@Kiril87 · 01.04.2014, 21:27 **[ТС]**

Я прав?

@Kiril87 · 01.04.2014, 21:39 **[ТС]**

OldFedor · 01.04.2014, 21:40

Почему бросили Упрощение простой электрической цепи
Это уже дубль - не хорошо.

@Kiril87 · 01.04.2014, 21:42 **[ТС]**

Извиняюсь, просто ту схему я увидел анологичную своей а когда понял суть решил конкретно в другой теме решать

@Kiril87 · 01.04.2014, 21:56 **[ТС]**

Как для этой цепи расчитать I3 и I1

OldFedor · 01.04.2014, 22:04

rx=(rc+r1)(rb+r3)/(rc+r1+rb+r3)
re=rx+ra+r2
I2=E/re
Ux=I2rx
I3=Ux/(rb+r3)
I1=Ux/(rc+r1)

OldFedor · 02.04.2014, 09:57
