Модуль холодильника BEAA35PGF от Merloni, нужна схема обвязки для запуска на столе

Модуль Indesit BEAA35PGF 507140049 81322370100 с бахом по питанию. Все вроде восстановил, но хотелось бы запустить его на столе для проверки, т.к. он из далекого села, чтоб не гонять людей зря. Выглядит вот так:

Вобщем нужна схема обвязки для запуска на столе.
Или на крайняк подскажите хоть модель какого нибудь аппарата в котором стоит подобный модуль.

0

А на датчиках температуры (точнее на их эмуляторах) что у тебя?

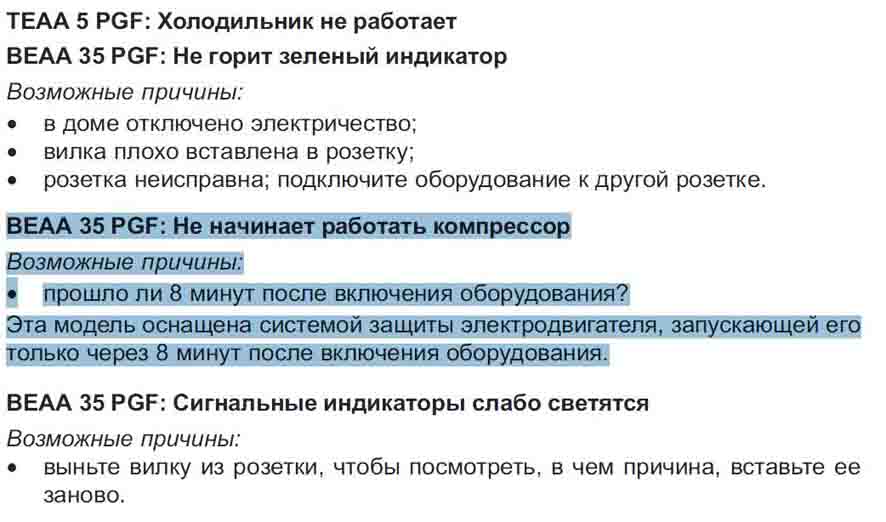

вот врезка user manual

Сообщение от Wanderer Тут все тоже в норме. По 5В в норме(4.95В и не колышется), по 12В тоже порядок(11.5В при отключенном реле и 10.8 при включенном).

занижены , оба. первое ~ 0.25V, второе - больше чем на вольт по отношению к статистике по исправным модулям с таким-же БП.
Нет, работать он будет конечно, еще какое-то время .

0

Я кажется понял... У меня вместо датчиков я повесил три сопрота по 3К(что говорит процу о температуре примерно в 20 градусов) и походу холодос говорит мне о высокой температуре. Щас попробую поставить другие сопроты... Таблица у меня есть. Чтоб сказать ему, что в камерах есть холод. Посмотрим что он мне выдаст при включении и отключении...

Сообщение от OlegCh занижены , оба. первое ~ 0.25V, второе - больше чем на вольт.

Ну где же занижены? По 5В - 0.05, а по 12В - 0.7. Вполне себе нормально...

0

Сообщение от Wanderer Ну где же занижены? По 5В - 0.05, а по 12В - 0.7. Вполне себе нормально...

я же сказал - по статистике...
Ну тебе виднее.

0

Вот так вотачки.... После замены сопротов на 10к ошибка при перевключении модуля перестала вылазить. OlegCh, спасибо за наводку. Тогда если задержка включения компрессора в 8 мин. это норма можно отдавать модуль.

Ну и в довесок слитая с модуля прошива, мож кому в коллекцию сгодиться.

1

Сообщение от Wanderer ... Тогда если задержка включения компрессора в 8 мин. это норма можно отдавать модуль.

Модуль в данный момент фнкционирует адекватно, но я бы его пока не отдавал.
Почему ? - см. напряжения.
дальше - см ЛС.

0

Сообщение от Wanderer Ну где же занижены? По 5В - 0.05, а по 12В - 0.7. Вполне себе нормально...

Долго не протянет , Сразу видно OlegCh собаку съел на этих модулях

0

Сообщение от mihaele Сразу видно OlegCh собаку съел на этих модулях

боюсь, что даже не одну!))

0

Сообщение от OlegCh Модуль в данный момент фнкционирует адекватно, но я бы его пока не отдавал

а как понять "пока"? Да жив он, вторички чуть ниже возм. из-за Uвх

0

Конечно всплывало. Проверять нужно все и всегда.

Сообщение от WARNING ...PS у меня было -мотор шел сразу без 8 мин...

значит у тебя был модуль не от BEAA

0

тут не столь важно какая модель, мерлони любят свою задержку и даже в нынешней новой линейке (ARTICA). В моем случае был трабл ИМЕННО в модуле, причем не визуализируемый простым взглядом.

0

Тема совсем свежая, по этому новую открывать не хочу . Все так же как описано выше. У меня проблема в резике R23.

0

10 Ом 0,125Вт 5мм импорт.

0

Спасибо . Завтра опробую - отпишусь.

0

Сообщение от глав врач Завтра опробую - отпишусь.

как прошла опроба спустя...?

0

Сообщение от Wanderer Не факт. Прецеденты уже были... Правда давно и я уже точно не помню в чем именно они заключались. Я последний такой модуль года два назад делал. Вопрос снят, схема уже нашлась.

Поделись схемой плз.

0

Доброго времени суток.

В наличии холодильник Indesit:

Mod. BEAA 35 P GF TYPE CM02XE Cod 81322370100 *SN 606160005 Class SN/N/ST Фреон R 600a Плата Merloni (светлая C00143688) 4062-01-200 RHPSD21E-1 REV.0A 1982000969 W16200130601 47/10 s/n000761

Сразу о главном - подскажите заведомо верные/правильные номиналы: C13, C5, R13 (или можно оставить указанные ниже).

Для общей информации о проблеме:
С момента покупки холодильника он ежегодно сваливается в "светофор" (мигают 3 лампочки и раздается звуковой сигнал - ошибка "чрезмерное нагревание"). Ранее решение от "первого мастера" было простым - замена двух конденсаторов C13 (470uF 25v) и C5 (4.7uF 400v). К сожалению, номиналы не родные ибо "мастер" заменил их. Еще есть заметное потемнение с обратной стороны под 2SK2865 (в планах его замена). Запуск холодильника с тех пор происходит чуть дольше. Везде говорят 8 минут и старт, у меня так было после покупки, а после "мастера" порядка 12-15 минут. Такой замены хватает ровно на 1 год, плюс минус неделя/две.

Недавно выгорел R13, поискал по инету картинки этой платы (так как схемы не нашел) и заменил на 21 Ом (красный, коричневый, черный, золотистый). Однако теперь агрегат отрабатывает 6-7 часов и снова сваливается в светофор. Сейчас в процессе проверки: реальная температура в камерах (ранее просто рукой проверял) и датчики (советуют начать с них).

Буду несказанно рад за схему обвязки.

Спасибо за информацию.

0

Добавилось немного информации.

Итак, если верить найденным картинкам и всяким постам на форуме, то должны стоять такие:
C13 - 470uF 10v (у меня на 470uF 25v)
C5 - 3.3uF 400v (у меня на 4.7uF 400v)

Плюс я изучил плату на предмет перепайки. И выяснилось что все конденсаторы были меняны Хотя лично я менял только С13 и С5 (по совету мастера). В итоге остальные у меня такие:
C26 - 2.2uF 160v
C27 - 2.2uF 160v
C10 - 100uF 25v
Надеюсь хоть тут мастер не менял номиналы.

И еще очень интересует рабочий/проверенный аналог для замены 2SK2865 (обещали что есть в наличии, но увы и ах).

Спасибо за информацию.

0

Доброго времени суток.

Буду несказанно рад за схему обвязки (киньте в личку), чтобы запустить плату на столе и все перепроверить.

Что сделано: Произвел замену элементов. Отыскал проводку от двух датчиков (надеюсь правильно).
1. Датчик из морозилки (воткнут в испаритель) выходит на пин 1 и 2. Холодильник был открыт долго время, температура в кухне 27-28 на уровне пола, датчики показывает 2.20 кОм.
2. Датчик в верхней камере нашел методом тыка (его провода достать не смог, он в пластике холодильника как-то зафиксирован), т.е. это пины 3 и 4. Тоже показывает 2.20 кОм.

Включил холодильник, согласно мануалу. Прошла диагностика и включился компрессор. Через 2 часа сделал проверку. Верхняя камера покрылась инеем, в камере было очень прохладно. Датчик показывал 7.7 кОм (это в районе +3..0 градусов, если я правильно нашел информацию). А вот морозильная осталась в обычном состоянии (комнатной температуры). Испаритель практически не изменился. Датчик показывал 5.25 кОм. Компрессор в этот раз не останавливался вообще В итоге холодильник отработал 6 часов, но на ошибку не вышел. Выключил его то греха по дальше. В морозилке по прежнему была комнатная температура, испаритель на ощупь как обычный кусок металла, не жарче не холоднее. Стенка конденсатора - не горячая, просто теплая.

Правда нашел еще "сопротивление", между 3 и 5 пином. И оно тоже меняется. До включения там было 4.44 кОм. В момент выключения там было 12.2 кОм.

Некоторые советуют: проверить фильтр-осушитель и капиллярную трубку, точнее легонько постучать по ним, чтобы сдвинуть "пробку". Затем выполнить повторный запуск холодильника. В случае если это не поможет - искать мастера со спец оборудованием и вскрывать полностью холодильник.

Спасибо за информацию.

Миниатюры



0

Возможно была "пробка", т.к. после моих "исследований" холодильник все же заработал. Полутора суток и в МО и в ХО держал нужную температуру.

Но перегорело сопротивление R23 (возможно в момент переключения клапана, а может опять был скачок света). Заменил его, но теперь плата не включается - не горит зеленый индикатор, не включается свет и вентилятор. Предполагаю что вылетел 2SK2865, хотя видимых повреждений нет (вроде его меняют на FRC20 и на D2NC6). Кроме него в планах проверить диод D3 (его номинал пока не известен) и конденсаторы.

Кстати, нашел информацию какие пины за что отвечают с правой стороны платы. Может кому-то пригодится. А про контакты отвечающие за датчики (пины с левой стороны платы для SND) и про номиналы элементов - пока в поиске.

Миниатюры



0

... см. л.с.
