Как соединить 2 тактовых генератора
Запись от IIIa66uMEM6eP размещена 17.01.2013 в 15:47
Показов 6766
Комментарии 3
|

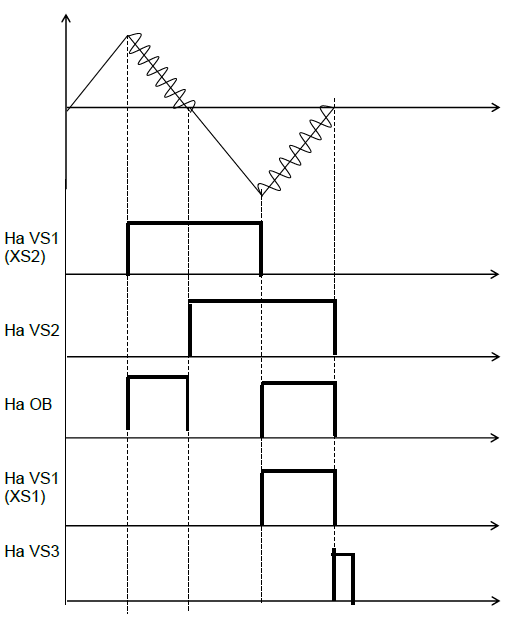

Вопрос в том, как на конкретном примере моей схемы объеденить 2 тактовых генератора, что бы они работали по очереди, какой элемент добавить в схему, нужно опытное мнение. В данном включении у нас 2 тактовых генератора не связаны между собой и соотсветсвенно работают в разнобой. Нам нужно заставить их работать в определенной последовательности как показано на временных диаграммах. прикладываю схему: http://yadi.sk/d/fB0fKAMu1vVX1 | http://rghost.ru/43109600/image.png |
Размещено в Без категории
Надоела реклама? Зарегистрируйтесь и она исчезнет полностью.
Всего комментариев 3
Комментарии
-
...аналоговым ключом а-ля коммутатором, серия ADG от Analog Devices подойдет (либо устаревшие и снятые с производства КП-шки или КТ3-шки).
Схему вашу не смотрел, ибо на файлопомойке с проблемами загрузки. Если смешение сигналов у вас уже осуществлено (модуляция на картинке) и нужно лишь включать его в определенные моменты как на временной диаграмме, то по фронту на VS1 устанавливаете RS-триггер, по фронту на VS2 сбрасываете, аналогично для нижнего участка (второго полупериода), далее с этих двух RS-триггеров на ИЛИ и на коммутатор смешивающий сигналы. Все.Запись от raxper размещена 17.01.2013 в 19:41
-
Ой, а что с яндекс диском? У меня работает даже после выхода из системы. На всякий случай: http://rghost.ru/43109600/image.png
Сообщение от raxp
Запись от IIIa66uMEM6eP размещена 17.01.2013 в 22:00
-
Поставил тригер, на нижний тактовый генератор, помогло. Синхранизовывал с напряжениями -30 и ноль
Запись от IIIa66uMEM6eP размещена 06.02.2013 в 15:03
