Построить развёртку наклонного цилиндра

@dasich · Регистрация: 04.04.2014

Студворк — интернет-сервис помощи студентам

Пытаюсь вывести формулу для графика кромки развёртки наклонного цилиндра.
В основании круг, наклон цилиндра от 0 до 90 градусов.
В нормальном сечении этой фигуры соответственно эллипс.
(частный случай усечённого эллиптического цилиндра)

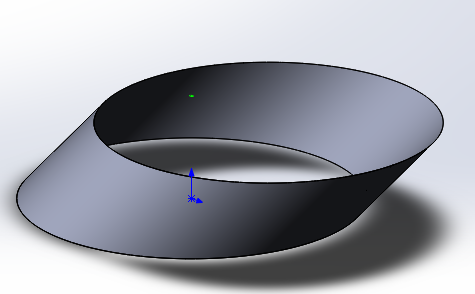

вот пример того, что выдаёт Solidworks

при очень сильном наклоне, когда угол наклона стремится к 90гр. кривая стремится принять форму полуокружностей

такая форма при наклоне в 45 градусов

при наклоне в 0 градусов - прямоугольник. это и так понятно без картинки.

есть ли какие-нибудь идеи как решить такую задачу?
Solidworks даёт сомнительную точность, хотелось бы получить более точную форму.

Комментарий модератора

Правила форума

4.12. Картинки и любые другие файлы загружайте на форум, во избежание их удаления или потери на сторонних ресурсах.

@xugack · 04.04.2014, 10:53

Солид выдает нормальную точность развертки. Можете попробовать модуль BLANKWORKS.

@dasich · 04.04.2014, 14:04 **[ТС]**

у меня возникли трудности при установке blankworks, так что пока этот метод попробовать не получается..
параллельно обсуждаю эту тему на тематическом форуме по солиду...
там уже пришли к выводу что надёжнее использовать mathcad =)
но вывести формулу для построения такой кривой... пока не получается.. неделю мозг ломаю... давал задачку знакомым математикам, тоже не смогли решить...

@xugack · 04.04.2014, 14:56

blankworks нужно ставить ту версию, которая подходит для установленной версии солида. Еще можете попробовать FormingSuite, это программа от той же компании что и добавление blankworks, но имеет отдельный интерфейс, без интеграции в солид.

@dasich · 04.04.2014, 15:13 **[ТС]**

Спасибо, качаю )
посмотрим что получится.

Но всё-таки хотелось бы попробовать решить задачу аналитически

@Klavdia · 04.04.2014, 23:33

y=kx
x=Rsin(w)
x1=Rw,
примерно так, с точностью до константы.
Ваша задача - найти отсюда у(х1)....

..... А развёртка в Солиде (первая) у Вас и правда какая-то неправильная что-ли? Вы как её получили вообще?

@dasich · 05.04.2014, 02:49 **[ТС]**

там не синусоида, синусоида получается в развёртке усечённого обычного круглого цилиндра.
первая развёртка правильная, в сечении фигуры - эллипс, очень вытянутый. почти плоский.

Добавлено через 2 часа 8 минут
FormingSuite действительно помог, спасибо =)
на первое время думаю этого достаточно.
но вопрос с математической формулой остаётся открытым...

@Klavdia · 05.04.2014, 08:25

Если эллиптический цилиндр, то, конечно, посложнее, но суть та же. Параметром задаёте угол w(0 - 2pi),

у=kcosw

а х= длине дуги эллипса от этого же угла, берёте её, например, отсюда:

http://http://webmath.exponent... int/19.htm

@Worse · 05.04.2014, 23:06

X= F1(X0)+F2(R)*F3(phi)
Y= F4(Y0)+F5(R)*F6(phi)
Z= F7(Z0)

R= constant

@dasich · 05.04.2014, 23:29 **[ТС]**

Klavdia, так уже пытался, хотел вывести функцию f(x), надо вынести Х из интеграла, но с этим CADы не справились....

Worse, это формула наклонного цилиндра? спасибо, а как развёртку из неё получить?

@Worse · 06.04.2014, 00:17

Да просто паралелограм сверни в трубку .

Я окружность вытянул под углом . Если надо ещё угол скоса задавать то F1(x0) и F4(y0) надо синхронизировать с F7(Z0)

@Worse · 06.04.2014, 01:20

Вот можно и угол задавать Пределы от 0 до 180 (0 и 180 градусов нельзя )

@dasich · 06.04.2014, 02:26 **[ТС]**

f(x) вычислить не удалось, но получилось построить таблицу значений
