Холодильник Gorenje RK67365E, Блокируется ШИМ

@catlig · Регистрация: 23.01.2008

Студворк — интернет-сервис помощи студентам

Привезли в мастерскую холодильник Gorenje RK67365E . SER.N52930070 , после очумельцев.
В шиме дырка...
Заменил как положено всё горелое, но ШИМ уперся- греется, напряжения вторичек пульсируют,
в динамиках щелчки. Подозреваю ТПИ.

@domlic · 21.07.2017, 21:59

Наигрался? Отправляй модуль.Попробуем запустить. Перемотаю ТПИ и сделаю в запас. Ездить по заявкам и работать с электроникой оно не всегда получается.

@catlig · 21.07.2017, 22:52

Макс, Сергей, всё идёт как должно. Спасибо тебе отдельное за содействие в моих копаниях, ни капли не сожалею. Вам парни за приобретенный опыт и понимание - респект.
Тему не закрываю, с понедельника буду разгребать завалы дальше.

@AtikSh · 22.07.2017, 11:53

Виталий, прошу прощения за свой пост, возможно был несколько резковат. Извини!

По своему опыту знаю, что ремонт нужно закончить в один присест, ну в 2, максиммум 3 - это если детали идут под заказ.
Иначе "теряется нить логики" ремонта и начинаешь ходить кругами, меняеш то и то и без толку.

Да, исключительно по значению индуктивности определить 1 или 2 КЗ витка во вторичке (до первичной мы не доберемся без разборки) - не реально!
Но, ЖИРНОЕ НО, наряду с индуктивностью есть параметр добротности катушки ( контура) , вот он показывает однозначно , что есть КЗ виток и, чем больше витков в КЗ, тем НИЖЕ добротность.

Обычно катушки ВЧ трансов (первичка) имеют добротность от 30 до .... в данном случае - 50
1 виток КЗ - добротность падает до 11,5
2 - 6,45

Если петля КЗ состоит из большего числа витков, например полностью закорочена обмотка самопитания ШИМ у Вайпера - то Q много меньше 1 - см фото с минимальной добротностью.

Вот парочку фото поясняющих реальность такого способа проверки конкретного транса. Экран прибора RLC2, самосборный.
Виток КЗ это нитка припоя 0,3мм поверх обмоток. 0 -1 - 2 соотв нет , 1 или 2 (отдельных) витка в КЗ.

Есть приборы (наверняка и тот, что Сергей показал ) работающие на принципе ударного возбуждения контура и подсчета количества колебаний после снятия возбуждения. Чем их больше - тем большую добротность имеет контур и, сотв, нет КЗ в витках.

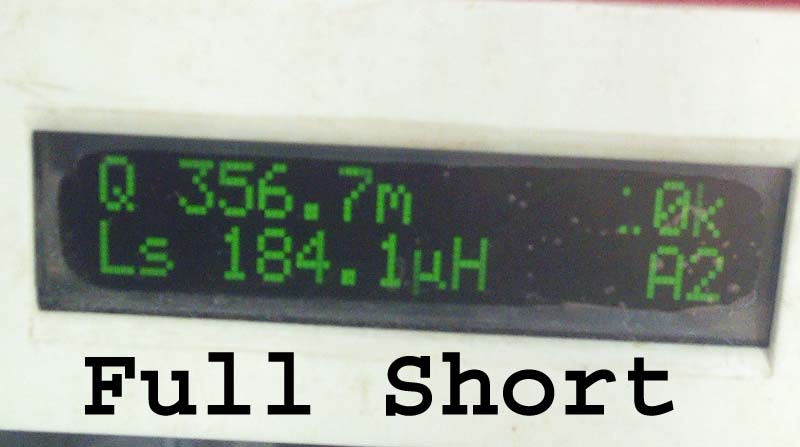

Full short - это полностью закорочена обмотка самопитания ШИМ. 356.7m = 0.3567

@catlig · 22.07.2017, 12:25

Олег, принято, забыли.
Что за прибор на фотке?

@66cipk · 22.07.2017, 12:50

Сообщение от OlegCh

...Есть приборы (наверняка и тот, что Сергей показал ) работающие на принципе ударного возбуждения контура и подсчета количества колебаний после снятия возбуждения. Чем их больше - тем большую добротность имеет контур и, сотв, нет КЗ в витках...

Именно так.

@AtikSh · 22.07.2017, 13:00

Сообщение от soltek

...Что за прибор на фотке?

RLC2, первоначально засветился на форуме Pro-Radio в конце 2008г, у меня собран и трудится с начала 2009г (с перерывами, но это другая познавательно криминальная история :-) и до текущего времени. После Тестера - 2й прибор.

@58pinlih · 22.07.2017, 14:03

Сообщение от soltek

Олег, принято, забыли.
Что за прибор на фотке?

Виталя, как насчет предложения отдать тпи в перемотку? Dantes хоть немножко и опоздает с предложением, но многим, думаю, новые тпи придутся кстати

@catlig · 22.07.2017, 19:47

Согласен 100%, не отдавал только потому, что был "спортивный" интерес, идеи закончились . Завтра доберусь....

@catlig · 31.07.2017, 19:44

парни, спасибо ВСЕМ, огромная благодарность dantes, за починку Б.П. модуля . платка оказалась хлипенькая для наших "местных" условий .
Причина оказались банальны: кто то заменил быстрые диоды на простые 4007, дорожки потрескались от "умелого монтажа" неизвестных художников и пересылки в обе стороны. Т.П.И. таки выжил.
После немногих дополнительных манипуляций холодец трудится на прогоне в мастерской.
К стати, так должно быть: выставлено +3/-18, а он показывает +5/-18 . Ждали пока опустится до +3, а поймали на том что оба компрессора отдыхают при тех же цифрах.
