Проект Waveform Generator

Запись от max_sk размещена 28.04.2023 в 20:12
Показов 1286 Комментарии 0

Привет всем !

Я тут сделал небольшой проект для онлайн- курса по осциллоскопам. И назвал его Waveform Generator. Берите кому надо по учебе или еще для каких целей. Забрать можно по этой ссылке :

https://github.com/Max75-1/Waveform-Generator

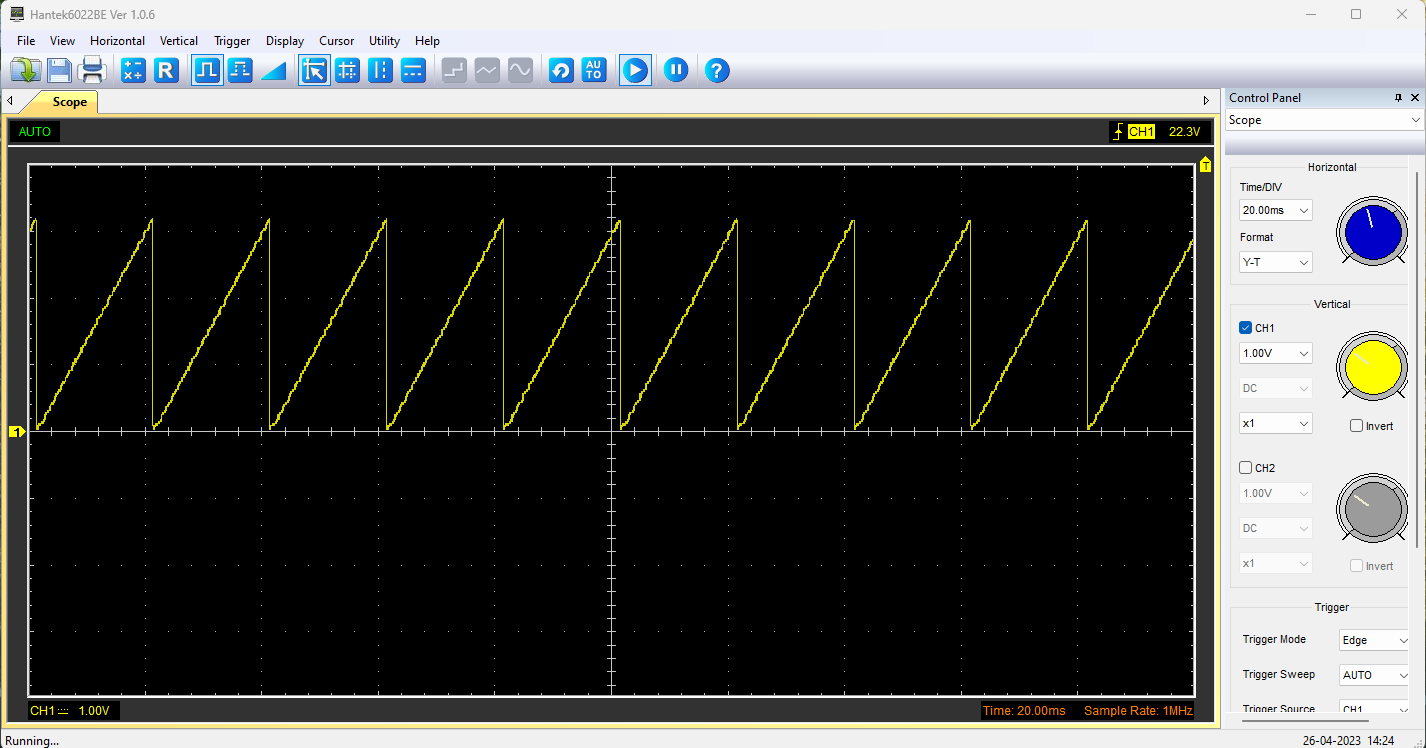

Проект сделан на основе платы Nucleo- L152RE ( процессор STM32L152RE ) и выводит пять видов различных волн на скоп. Ширину волны можно менять тримером или потенциометром. Максимальное напряжение 3.3 вольта берется с платы.

Тример подсоединяется так - из трех лапок тримера правая идет на выход 3.3 вольта платы Нуклео, крайне левая подсоединяется на GND платы Нуклео, а средняя идет на лапку PA0 ( с нее считывается сигнал на ADC ( АЦП ) ). Сигнал на щуп скопа выдается с лапки PA4 с DAC'а ( ЦАПа ). При этом не забываем подсоединять землю щупа на GND платы Нуклео.

Вроде все. Будут вопросы - задавайте. Удачи в испытаниях !

Нажмите на изображение для увеличения
Название: Waveform Generator -1.png
Просмотров: 236
Размер:	72.4 Кб
ID:	8046 Нажмите на изображение для увеличения
Название: Waveform Generator -2.png
Просмотров: 195
Размер:	72.9 Кб
ID:	8047 Нажмите на изображение для увеличения
Название: Waveform Generator -3.png
Просмотров: 215
Размер:	72.9 Кб
ID:	8048 Нажмите на изображение для увеличения
Название: Waveform Generator -4.png
Просмотров: 205
Размер:	68.3 Кб
ID:	8049 Нажмите на изображение для увеличения
Название: Waveform Generator -5.png
Просмотров: 226
Размер:	66.3 Кб
ID:	8050
Размещено в Без категории
