4-20 mA

Запись от Argus19 размещена 03.08.2024 в 19:12
Показов 1587 Комментарии 5
Метки android, windows, кипиа

Программа проверки показаний приборов, работающих в режиме 4-20 мА.
При возникновении сомнений в показаниях приборов, например, при несоответствии показаний прибора с показанием контрольного прибора, простым способом является сравнение тока на входе прибора и его показаниями. Ток можно измерить микроамперметром, а можно милливольтметром, если на входе прибора установлен внутренний или внешний прецизионный резистор. В этом случае надо измерить падение напряжения на резисторе и по формуле:
I (мА) = U (mV) \ R (Ом)
вычислить значение тока.

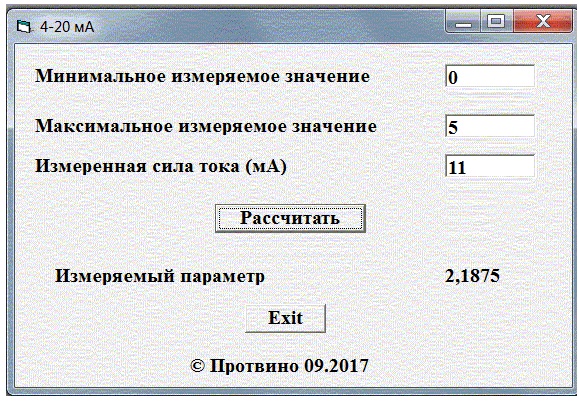

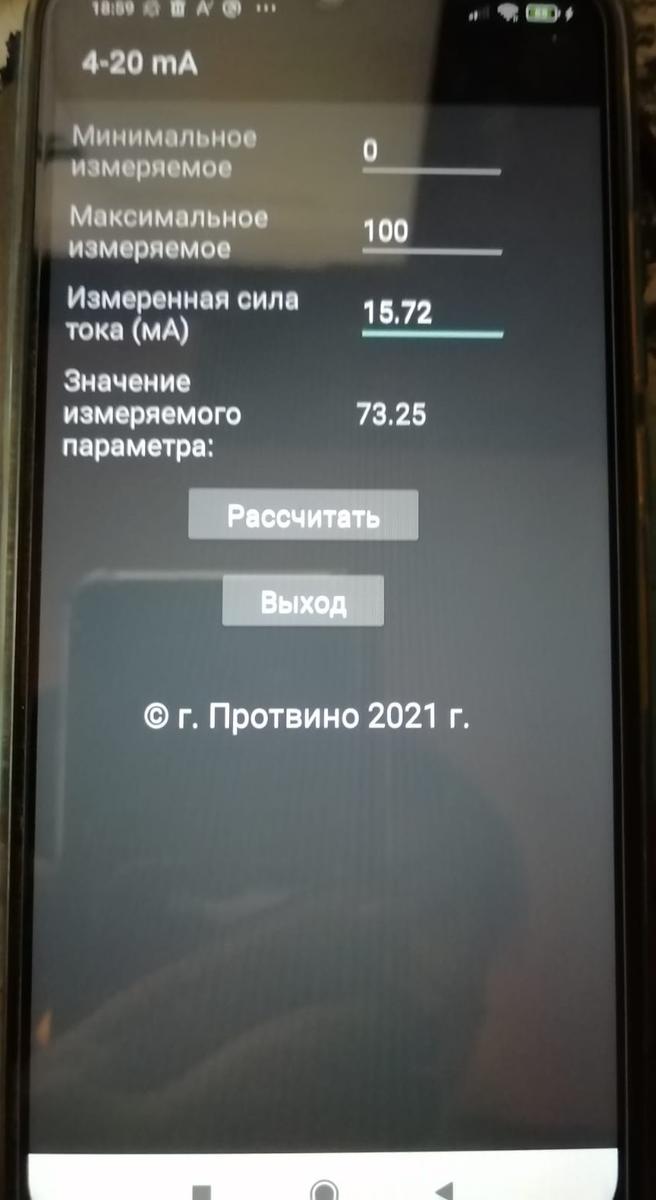

Затем подставить в поля ввода программы значения установленных в настройках вторичного прибора минимальных и максимальных величин и измеренного тока, после чего нажать кнопку «Рассчитать».
Затем сравнить показание прибора с вычисленным значением. Если они совпадают, то неисправен вторичный прибор, если нет, то датчик.
Миниатюры
Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 392
Размер:	154.7 Кб
ID:	8910   Нажмите на изображение для увеличения
Название: 4-20_1.jpg
Просмотров: 377
Размер:	45.7 Кб
ID:	8911
Вложения
Тип файла: zip 4-20mA.zip (231.6 Кб, 835 просмотров)
Метки android, windows, кипиа
Размещено в Без категории
Надоела реклама? Зарегистрируйтесь и она исчезнет полностью.
Всего комментариев 5
Комментарии
  1. Старый комментарий
    Я раньше холодильники ремонтировал, так у меня была пачка распечаток по разным фирмам и типам датчиков, она со временем крайне поистрепалась. Иногда помогала прозвонка именно датчика, причем дефект мог выявляться именно на какой-то определенной температуре.
    Запись от testuser2 размещена 05.08.2024 в 17:21 testuser2 на форуме
  2. Старый комментарий
    Аватар для Argus19
    Я раньше холодильники ремонтировал, так у меня была пачка распечаток по разным фирмам и типам датчиков, она со временем крайне поистрепалась. Иногда помогала прозвонка именно датчика, причем дефект мог выявляться именно на какой-то определенной температуре.
    Пришлите разборчивый скан, придумаю, как забить в смартфон.
    Я опять временно безработный. Время есть.
    Запись от Argus19 размещена 05.08.2024 в 17:31 Argus19 вне форума
  3. Старый комментарий
    Цитата Сообщение от Argus19
    Пришлите разборчивый скан
    Если бы еще все это сейчас найти. У меня это было где-то в pdf-ках. Если отыщу скину.
    Запись от testuser2 размещена 05.08.2024 в 18:45 testuser2 на форуме
  4. Старый комментарий
    Аватар для Argus19
    Цитата Сообщение от testuser2
    Если бы еще все это сейчас найти. У меня это было где-то в pdf-ках. Если отыщу скину.
    Хорошо. Ни когда не знаешь, что может пригодиться.
    Запись от Argus19 размещена 05.08.2024 в 19:03 Argus19 вне форума
  5. Старый комментарий
    Аватар для wizard41
    причем дефект мог выявляться именно на какой-то определенной температуре
    Этим страдали(ют) обычно термопары серии "К" высокотемпературные (100/300-1800 ºС). При дефекте спая наблюдается эффект преломления кривой, т.е. после достижения некотой точки показания начинают сильно врать.
    Запись от wizard41 размещена 05.08.2024 в 19:03 wizard41 вне форума
