Контроллер холловского датчика

Запись от Eddy_Em размещена 26.12.2024 в 17:13
Показов 1336 Комментарии 0

Намедни разработал очередную железяку для СУ БТА: контроллер микрометра на основе холловского датчика "Novotechnik TFD-4000". Нужны эти железки для того, чтобы измерять толщину масляной пленки в азимутальном подшипнике БТА (минимум нужно в трех опорах измерять, но лучше во всех шести).

Датчик имеет аналоговый вход: от 0.25В на нуле до 4.75В на 14мм. Если магнит вне зоны Холла, на выходе 0 (удобно для детектирования проблем с магнитом). Сам датчик 12-битный. И тут опять та же дурь, как в случае с аналоговыми видеокамерами: сначала полученные с холла данные обрабатывает АЦП, а потом ЦАП наружу выдает напряжение. Почему нельзя было их сделать на цифровом интерфейсе — загадка. Вот, собственно, каждая такая маленькая плата и нужна для того, чтобы по CAN-шине передавать данные измерений. Использую встроенный АЦП STM32F103C6T6, а т.к. диапазон выхода с датчика выше, то делитель 1:2 на резисторах.

Паяю:

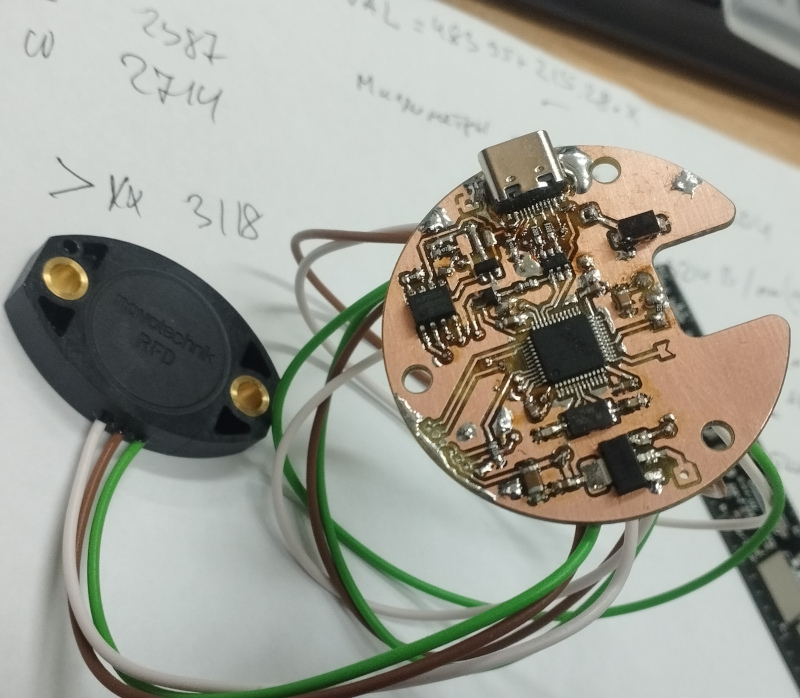

Пока "пап" type-C у меня нет, могу лишь испытать, как работает USB. А вот как приедут разъемы, буду CAN проверять. В принципе, там команд-то раз, два — и обчелся. А выдавал бы датчик сразу CAN или хотя бы RS-485 (пусть даже дебильный модбас, всяко сразу можно было бы к компу подключить), не пришлось бы почти неделю на эту фитюлину тратить. Вот так плата выглядит:


Уже когда собрался датчик припаивать, обнаружил, что я забыл нарисовать делитель, поэтому на соплях спаял временный. Все равно это — прототип (на станке отфрезеровали, лень мне заморачиваться с фоторезистом, да и "УФ"-осветитель что-то наполовину помер, надо прозванивать, какой из диодов сдох).
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_20241225_165823.jpg
Просмотров: 495
Размер:	293.6 Кб
ID:	9135   Нажмите на изображение для увеличения
Название: IMG_20241226_164648.jpg
Просмотров: 487
Размер:	210.3 Кб
ID:	9136
Размещено в Железо
