Приспособление для выпайки резисторов
Запись от koorya размещена 09.08.2012 в 02:59. Обновил(-а) koorya 16.08.2012 в 06:06
(Добавлена фотография пинцета)
Показов 26109
Комментарии 11

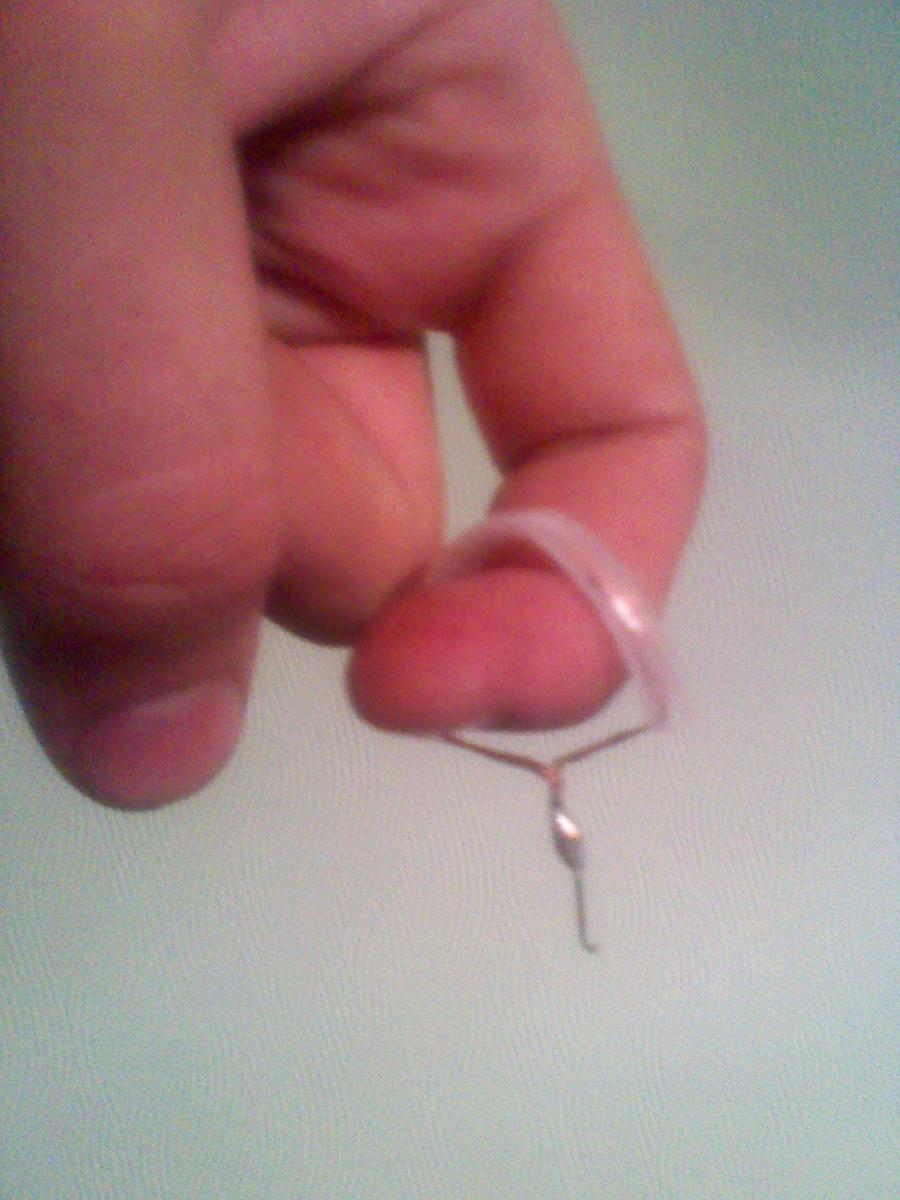

| При сборе радиодеталей часто требуется выпаять резисторы и другие детали в подобных корпусах(цилиндр и две проволочные ножки по краям). Выпаивать их пинцетом, и уж тем более пальцами, неудобно: для этого необходим паяльник. Шутка. Чтобы выпаять резистор, нужно его зацепить и тянуть, подогревая припой с другой стороны платы паяльником. Тянуть пинцетом мне неудобно, хоть я на конце пинцета даже выточил каемочку под резистор. Намучившись с несколькими распайками плат, я соорудил описываемое приспособление. Оно представляет из себя крючок, согнутый из швейной иглы, и, припаянной к нему, проволочной петли - кольца на палец. Для удобства эксплуатации на петлю я насадил обрезок от стержня гелиевой ручки. На фотографиях показан внешний вид и то, как этим приспособлением пользоваться пользоваться. Все же опишу как пользоваться: одеваем кольцо на палец, цепляем крючок за вывод резистора, упираем остальные три пальца в плату, таким образом вытягивая резистор, и с другой стороны платы подогреваем тот вывод резистора, за который уцепились крючком. Даже если вывод резистора был помимо того, что залит припоем по самое не хочу, еще и загнут в этой капле припоя, вывод все равно вытягивается из платы. Затем остается ухватится пальцами за вытянутый наполовину резистор и выпаять вторую его ножку. Надеюсь кому-то покажется полезным. Я только так резисторы и выпаиваю. |
Размещено в Без категории
Надоела реклама? Зарегистрируйтесь и она исчезнет полностью.
Всего комментариев 11
Комментарии
-
...только надо учитывать, что если вывод загнут, то при силовом воздействии при вытягивании есть риск повредить прилегающую дорожку и саму контактную площадку. Хотя, если стоит задача выпаять, не взирая, пойдет.
Лучше прикупить для этих целей отсос для олова или сделать самому из резиновой груши с насаженной металлической трубочкой.Запись от raxper размещена 09.08.2012 в 10:18
-
Это еще что: я микросхемы вообще галогенкой на 100вт выпаиваю. Плата, бывает, дымится, чуть не вспыхивает.Цитата:Сообщение от raxp
...есть риск повредить прилегающую дорожку
После выпайки резисторов, кстати, дорожки обычно в нормальном состоянии у меня остаются.Запись от koorya размещена 09.08.2012 в 15:56
-
Я иголкой пользуюсь.Запись от BuPy7 размещена 14.08.2012 в 11:55
-
Какой? И каким образом?Цитата:Сообщение от Metallnote
Я иголкой пользуюсь.
Запись от koorya размещена 14.08.2012 в 14:35
-
Швейной. Тянуть сильно резистор незачем, его можно сломать. Расплавил олово и аккуратно иголкой под углом, упёршись в плату, подковырнул резистор.
Запись от BuPy7 размещена 14.08.2012 в 15:01
-
Принцип тот же. Но мне кажется, что с кольцом удобнее. Попробуйте, не пожалеете.
Запись от koorya размещена 14.08.2012 в 15:11
-
Никакие примочки не заменят пинцет ИМХО. Лично у меня их три и подобную процедуру делаю пинцетом-дятел.
P.S. Приспособление не плохое но рисковое !Запись от machito размещена 16.08.2012 в 05:43
-
machito, что за такой "пинцет-дятел"?
Глянул в гугле, видимо это ваше собственное название.
На своем пинцете я вытачивал желобок под ножку резистора. Хватать тогда стало удобнее, но выпаивать резисторы им все равно не проще. Интересно посмотреть на ваш пинцет.Запись от koorya размещена 16.08.2012 в 06:03
-
Естественно дятел это старая (феня) радиопаяльщиковЦитата:Сообщение от koorya
machito, что за такой "пинцет-дятел"?
Глянул в гугле, видимо это ваше собственное название.
На своем пинцете я вытачивал желобок под ножку резистора. Хватать тогда стало удобнее, но выпаивать резисторы им все равно не проще. Интересно посмотреть на ваш пинцет.
в гоугле этого нет. Я тоже сам вытачивал и подтачивал...Всё приходится под себя переделывать, или почти всё... Запись от machito размещена 16.08.2012 в 06:40
-
А как выглядит-то? Может пригодится кому.
Запись от koorya размещена 16.08.2012 в 06:42
-
Типа пинцет-зажим ток маленький, потом фотку скину.Цитата:Сообщение от koorya
А как выглядит-то? Может пригодится кому.
Запись от machito размещена 16.08.2012 в 06:50
