Use UML Instead Of Flowcharts

Запись от 8Observer8 размещена 14.02.2019 в 22:38

Показов 1393 Комментарии 0

Метки uml

Blog content

Updated: 2/14/2019
- added "if...else" Double-Selection Statement

Visual Studio Enterprise 2015 has build in tool for creating UML Activity Diagrams. We can use this tool for creating flowcharts for describing algorithms.

Creating UML Activity Diagram:

Select: "File" -> "New" -> "Project..." -> "Modeling Projects"
Write a name, for example: UseUMLInsteadOfFlowcharts_ModelingProjec t
Press "OK" button
Right Click on a name of the project
Select: "Add" -> "New Item..." -> "UML Activity Diagram"
Write a name, for example: UseUMLInsteadOfFlowcharts.activitydiagra m
Press "Add" button
To add new items, drag them from the "Toolbox"

I get these examples from the book:

2016 - 08 - C# 6 for Programmers - 6th Edition - Paul Deitel, Harvey Deitel
- Code Examples

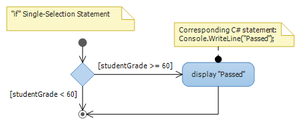

1. "if" Single-Selection Statement

C#
1
2
3
4
5
6
int studentGrade = 70;

if (studentGrade >= 60)
{
    Console.WriteLine("Passed");
}

Нажмите на изображение для увеличения
Название: if_SingleSelectionStatement.png
Просмотров: 1005
Размер: 7.4 Кб
ID: 5205

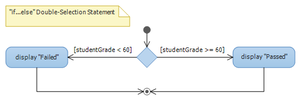

2. "if...else" Double-Selection Statement

C#
1
2
3
4
5
6
7
8
9
10
int studentGrade = 70;

if (studentGrade >= 60)
{
    Console.WriteLine("Passed");
}
else
{
    Console.WriteLine("Failed");
}

Нажмите на изображение для увеличения
Название: if...else_DoubleSelectionStatement.png
Просмотров: 329
Размер: 6.3 Кб
ID: 5207

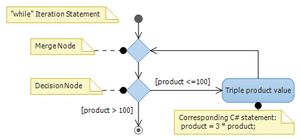

3. "while" Iteration Statement

C#
1
2
3
4
5
6
int product = 3;

while (product <= 100)
{
    product = 3 * product;
}

Нажмите на изображение для увеличения
Название: while_IterationStatement.png
Просмотров: 526
Размер: 8.9 Кб
ID: 5209

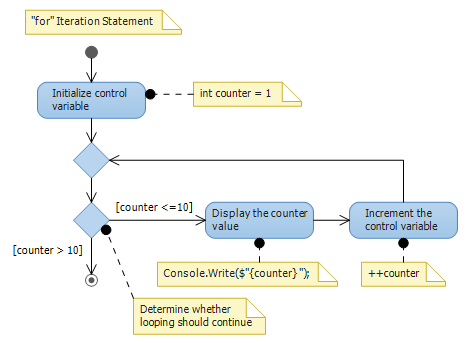

4. "for" Iteration Statement

C#
1
2
3
4
for (int counter = 1; counter <= 10; ++counter)
{
    Console.Write($"{counter} ");
}

Нажмите на изображение для увеличения
Название: for_IterationStatement.png
Просмотров: 698
Размер: 13.0 Кб
ID: 5210
