Bitmap to Arduino

Запись от Argus19 размещена 01.05.2022 в 12:34
Показов 2296 Комментарии 1
Метки arduino

Bitmap to Arduino
Программа для загрузки изображения из компьютера в Arduino UNO с использованием библиотеки для ардуино GyverOLED-main:
https://github.com/GyverLibs/GyverOLED
В архиве
1). папка с программой для компьютера: «Bitmap to Arduino», в которой программа:
Bitmap to Arduino.exe и контрол: COMDLG32.OCX, необходимый для Windows10;
2). Это описание;
3). Папка со скетчем для Arduino UNO: «Read_Buff». Скетч использует 6092 байт (18%) памяти устройства;
4). Схема подключения OLED дисплея 0.96": «Схема включения.GIF».

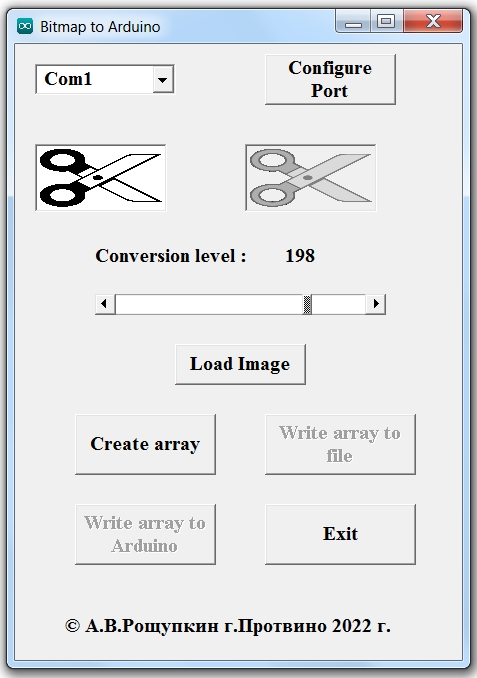

После запуска программы необходимо настроить порт. Выбрать из выпадающего списка Com1 – Com4 и нажать кнопку: «Configure Port». Выбранный порт сконфигурируется с параметрами: "9600,n,8,1".
Программа загружает изображение (форматы: *.gif;*jpg;*.bmp;*.wmf;*.ico;*.cur),
и преобразует его в оттенки серого. Выбор изображения с помощью кнопки: «Load Image».

При помощи слайдера «Conversion level» выбираем наиболее приятный нам вид чёрно-белого изображения.
С помощью кнопки: «Create array», создаём в памяти массив бит, который можно сохранить с помощью кнопки: «Write array to file» и отправить в Arduino для отображения с помощью кнопки: «Write array to Arduino». Кнопки «Write array to file» и «Write array to Arduino» станут активными после конфигурации порта и создания массива.
В качестве примера загружено изображение в формате .ico:

Размер загружаемого изображения не ограничен. Оно автоматически примет размер 128Х64.
Можно сделать фото смартфоном и загрузить его. Однако шансов увидеть мелкие детали очень мало.

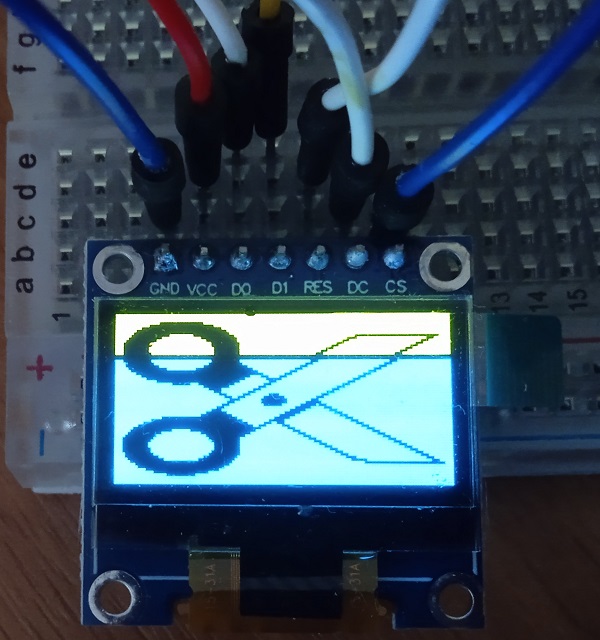

При подключении Arduino UNO к порту USB компьютера OLED дисплей 0.96" покажет приглашение и
после получения изображения, дисплей отобразит изображение.
Миниатюры
Нажмите на изображение для увеличения
Название: Программа.jpg
Просмотров: 346
Размер:	103.4 Кб
ID:	7511   Нажмите на изображение для увеличения
Название: OLED1.jpg
Просмотров: 290
Размер:	119.2 Кб
ID:	7512   Нажмите на изображение для увеличения
Название: OLED.jpg
Просмотров: 425
Размер:	113.4 Кб
ID:	7513

Вложения
Тип файла: zip В блог.zip (422.0 Кб, 386 просмотров)
Метки arduino
Размещено в Без категории
Надоела реклама? Зарегистрируйтесь и она исчезнет полностью.
Всего комментариев 1
Комментарии
  1. Старый комментарий
    Аватар для Argus19
    Обнаружил не правильную иконку приложения. При запуске программа выдавала ошибку. Исправил. Перезалил.
    Запись от Argus19 размещена 25.10.2022 в 05:25 Argus19 вне форума
